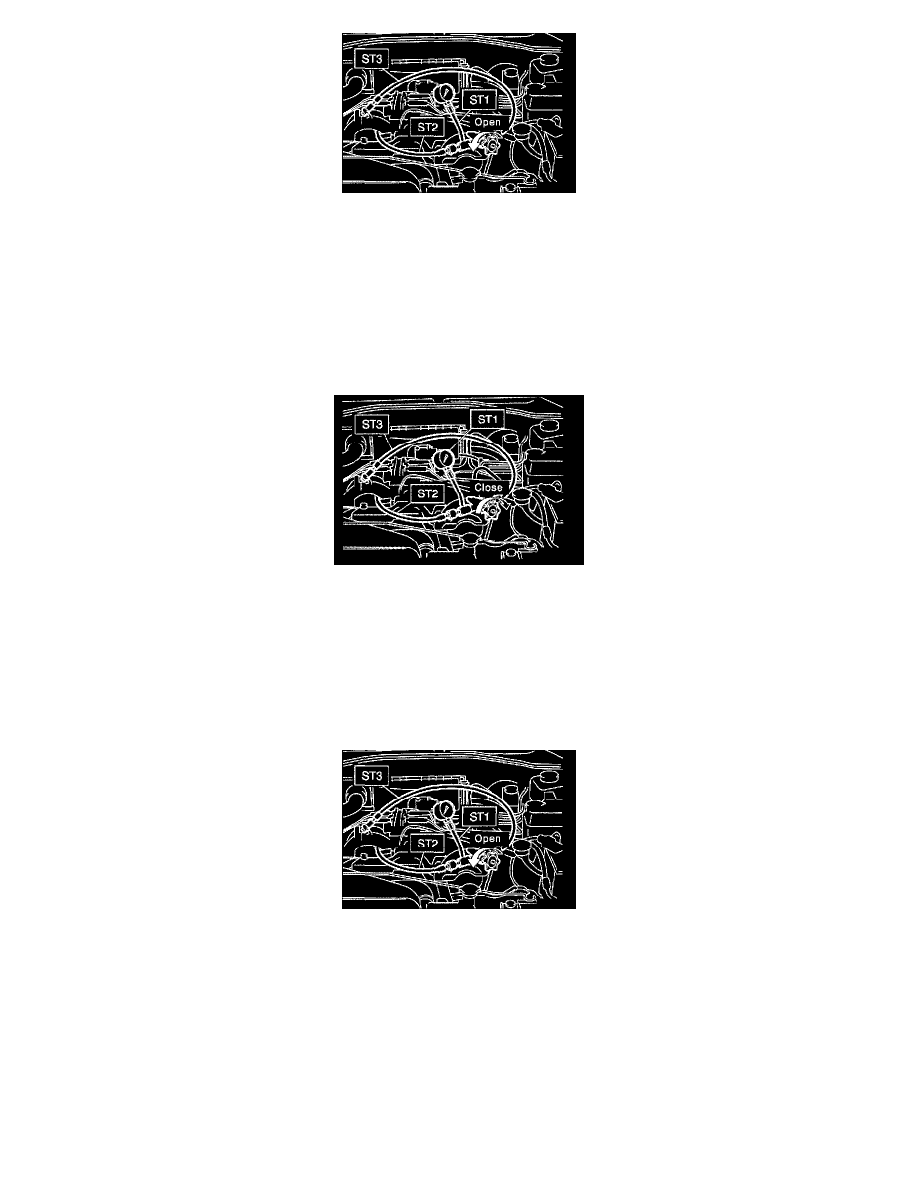

8) Measure the regular pressure.

ST1 925711000 PRESSURE GAUGE
ST2 34099AC020 ADAPTER HOSE B
ST3 34099AC010 ADAPTER HOSE A
Service limit: 981 kPa (10 kg/cm2, 142 psi) or less

9) If it is not within the specified value, replace the troubled part caused by the following symptoms; pipe or hose clogged, leaks from fluid

line, and mix of foreign objects in fluid line.

2) Measure the relief pressure.

1) Using the STs, measure the relief pressure.
2) Close the valve.

3) Measure the relief pressure.

ST1 925711000 PRESSURE GAUGE
ST2 34099AC020 ADAPTER HOSE B
ST3 34099AC010 ADAPTER HOSE A
Service limit: 7,650 - 8,340 kPa (78 - 85 kg/cm2, 1,110 - 1,210 psi)

4) If it is not within the specified value, replace the oil pump.

3) Measure the working pressure.

1) Using the STs, measure the working pressure.
2) Open the valve.

3) Measure the working pressure of control valve by turning wheel from stop to stop.

ST1 925711000 PRESSURE GAUGE
ST2 34099AC020 ADAPTER HOSE B
ST3 34099AC010 ADAPTER HOSE A
Service limit: 7,650 - 8,340 kPa (78 - 85 kg/cm2, 1,110 - 1,210 psi)

4) If it is within the specified value, measure the steering effort. If it is not within specified value, replace the control valve itself or control

valve and pinion as a single unit with new ones.
