and other points for oil leakage.

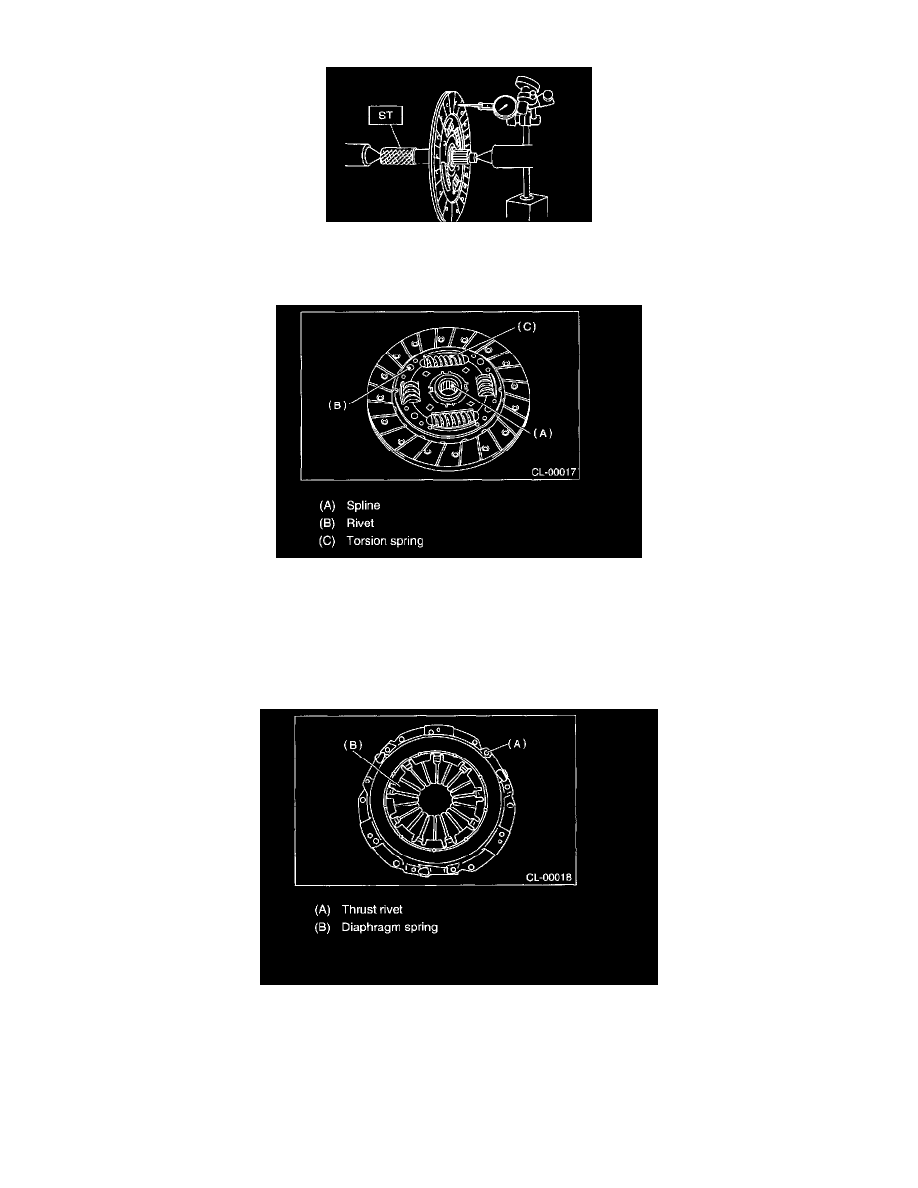

4. Deflection on facing If deflection exceeds the specified value at the outer circumference of facing, repair or replace.

ST 499747100 CLUTCH DISC GUIDE
Limit for deflection: 0.8 mm (0.031 inch) at R = 107 mm (4.21 inch)

5. Worn spline, loose rivets and torsion spring failure Replace defective parts.

CLUTCH COVER

NOTE: Visually check for the following items without disassembling, and replace or repair if defective.

1. Loose thrust rivet.

2. Damaged or worn bearing contact area at center of diaphragm spring.
