Drive Belt: Description and Operation (page 5 of 12)

Make

Subaru

Model

Impreza F4-

Engine

2.5L

Year

2008

Section

Drive Belt

MaintenanceDescription and Operation · page 5 of 12

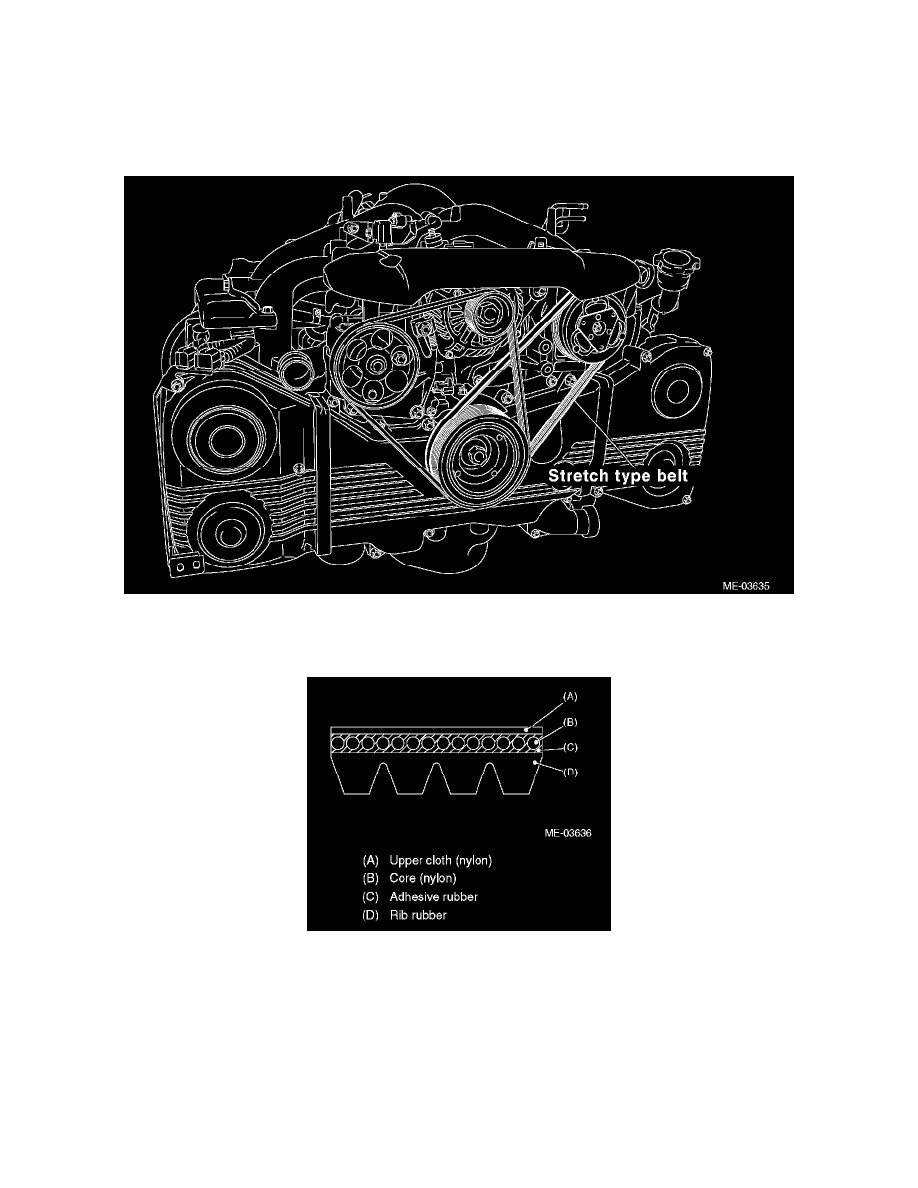

6) Mount the belt guide by matching to the belt line on the front side belt of the crank pulley.

7) Insert the belt guide holder into the crank pulley service hole so as to clamp the belt guide.

NOTE:
The longer side of the belt guide holder is the upper side.

8) Turn the crank Pulley slowly to the right, and set the belt guide at an approximately 45 degrees position.
