Drive Belt: Description and Operation (page 6 of 12)

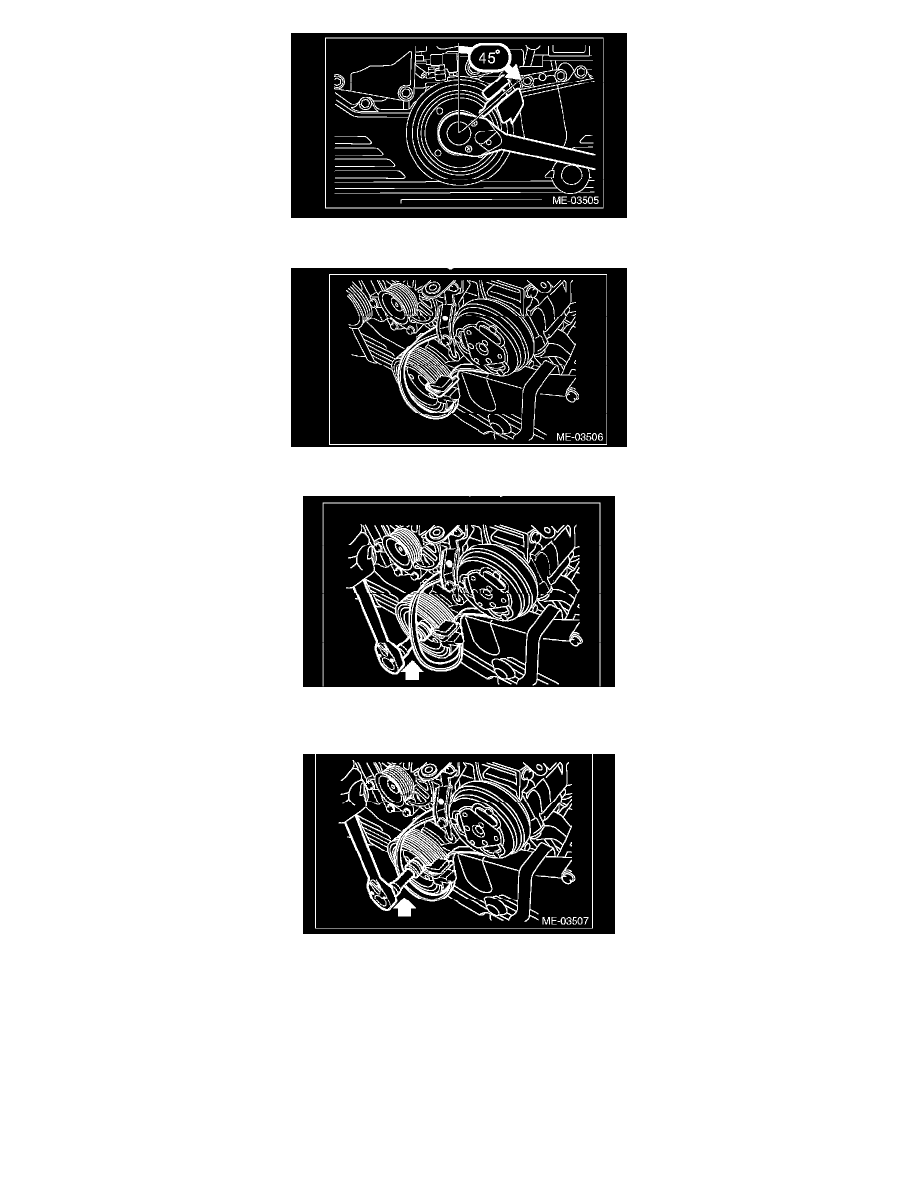

9) Place the rib face of the rear side belt onto the grooves of the crank pulley, and sandwich the rear side belt with the belt guide holder.

10) Place the tool through the loop of the rear side belt, and set on the crank pulley bolt.

11) While checking for the following, turn the crank pulley slowly to the right by approximately 90 degrees and set the belt guide to the position

shown in the figure.

(1) The ribs of the rear side belt are properly riding on the grooves of the A/C compressor pulley.
