Alignment: Specifications (page 8 of 10)

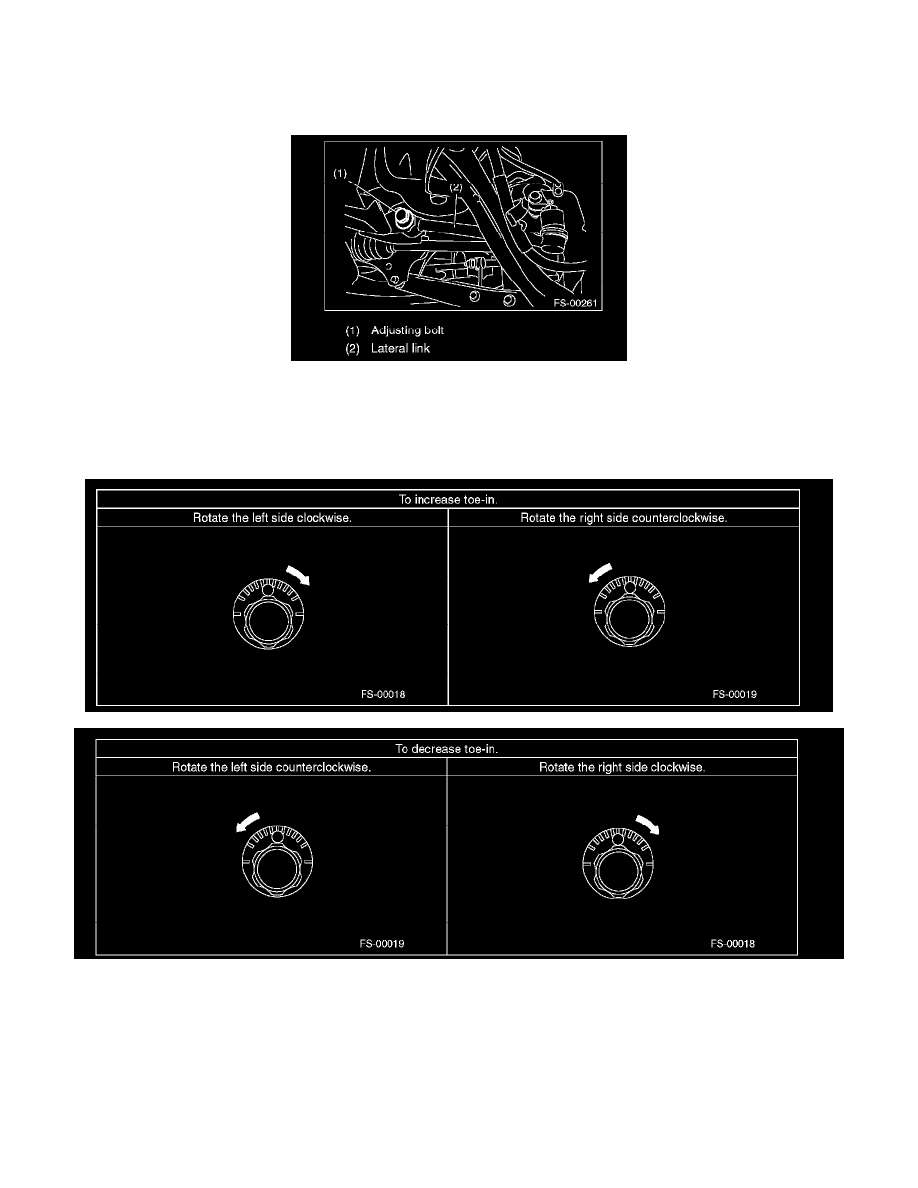

1) Loosen the self-locking nut on the inner side of front lateral ink.

NOTE:

When loosening or tightening the adjusting bolt, hold the bolt head and turn the self-locking nut.

2) Turn the adjusting bolt until toe-in is within the specification.

NOTE:

When the left and right wheels are adjusted for toe-in at the same time, the movement of one scale graduation changes toe-in by approx. 1.3 mm
(0.05 in).

3) Attach and tighten a new self-locking nut.

Tightening torque:

100 N-m (10.2 kgf-m, 73.8 ft-lb)

THRUST ANGLE

^

Inspection

1) Park the vehicle on a level surface.
