Alignment: Specifications

Alignment: Specifications



Sedan, Coupe

Wagon

OUTBACK













AWD

AWD

AWD













Front Camber ( tolerance ± 0°30' )

0°

0°

0°













Caster (common difference ± 1°)

3°

3°

3°













 Toe-in         mm (in)

0 ± 3 (0 ± 0.12)               Toe-in angle: -0°09'  [when
toe-in is -3 (-0.12)]
Toe-out angle: 0°09'  [when toe-out is 3 (0.12)]

















Kingpin angle

14°

14°

14°













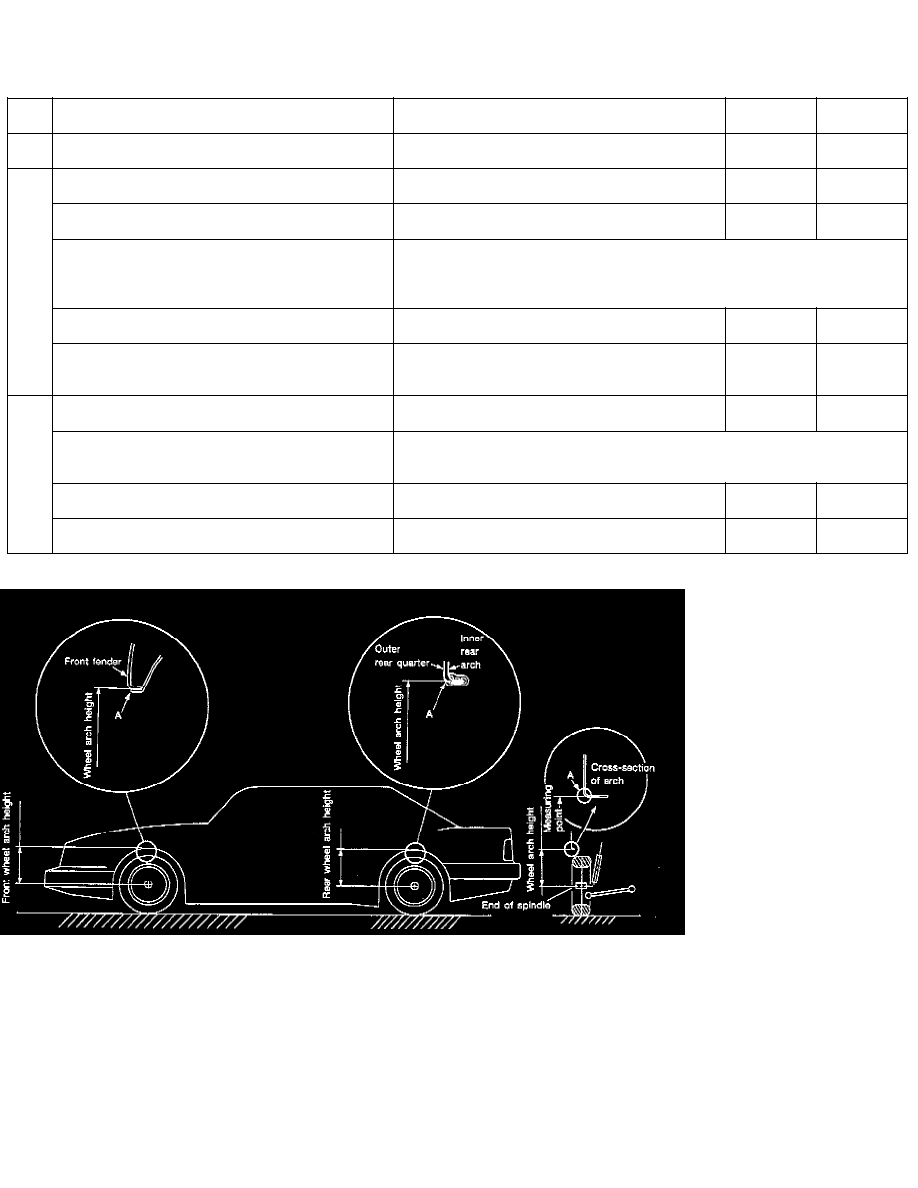

Wheel arch height    [tolerance: +12 / -24 mm (+0.047

mm (in)  391 (15.39)

391 (15.39)

394 (15.51)

/ -0.94 in)]













Rear

Camber ( tolerance ± 0°45' )

-0°55'

-0°55'

-0°55'













Toe-in          mm (in)

                      0 ± 3  (0 ± 0.12)    Total toe angle 0° ±
18'























Wheel arch height  [tolerance:  ± 10 mm (± 0.39 in)]

mm (in)  379 (14.92)

 379 (14.92)

386 (15.20)













Thrust angle  (tolerance: 0° ± 20' )

0°

0°

0°
