Page 2
background image

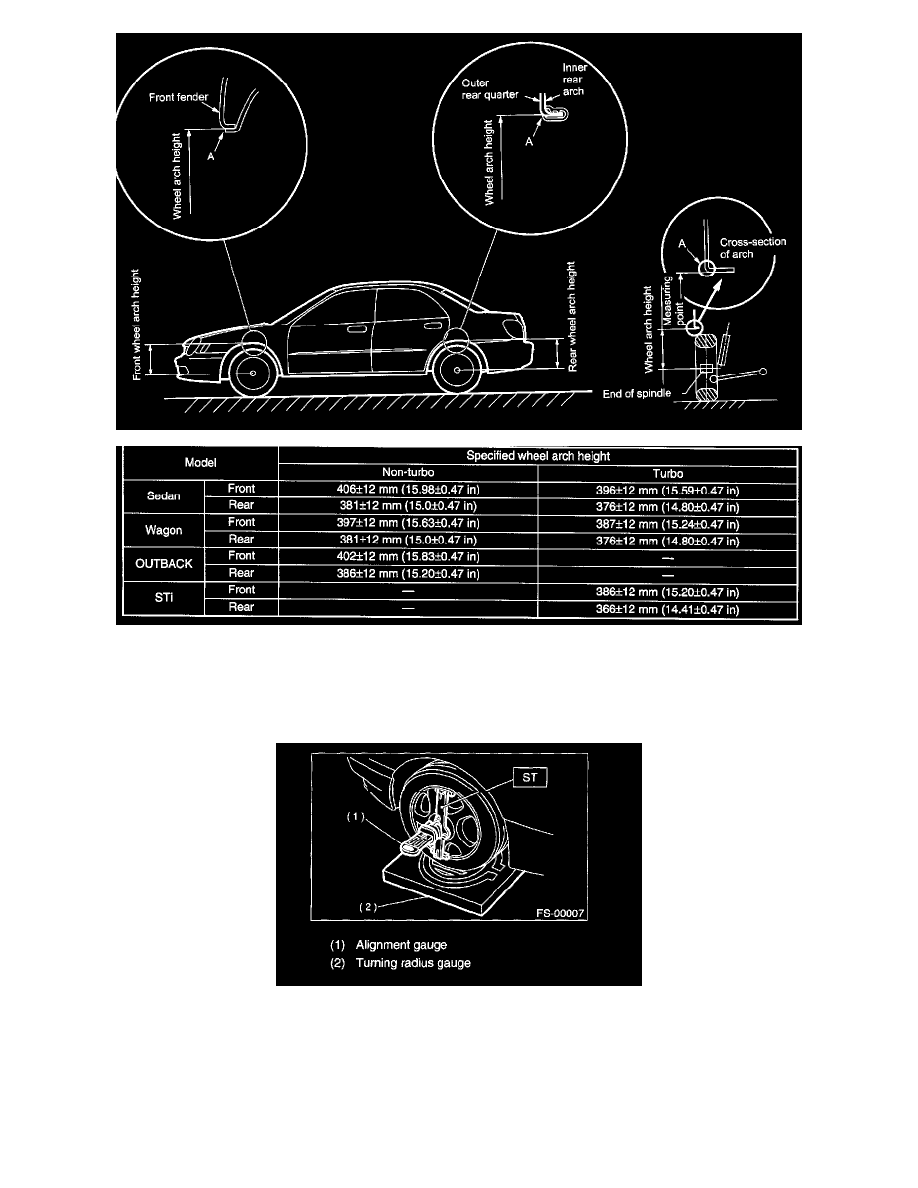

5. Measure the distance between measuring point "A" and center of spindle.

CAMBER

^

Inspection

1. Place the front wheel on turning radius gauge. Make sure the ground contacting surfaces of front and rear wheels are set at the same height.

2. Set the ST into the center of the wheel, and then install the wheel alignment gauge.

ST 927380002 ADAPTER

NOTE:
Refer to the "SPECIFICATIONS" for the camber values.

^

Front camber adjustment

1. Loosen the two self-locking nuts located at the lower front portion of strut.
