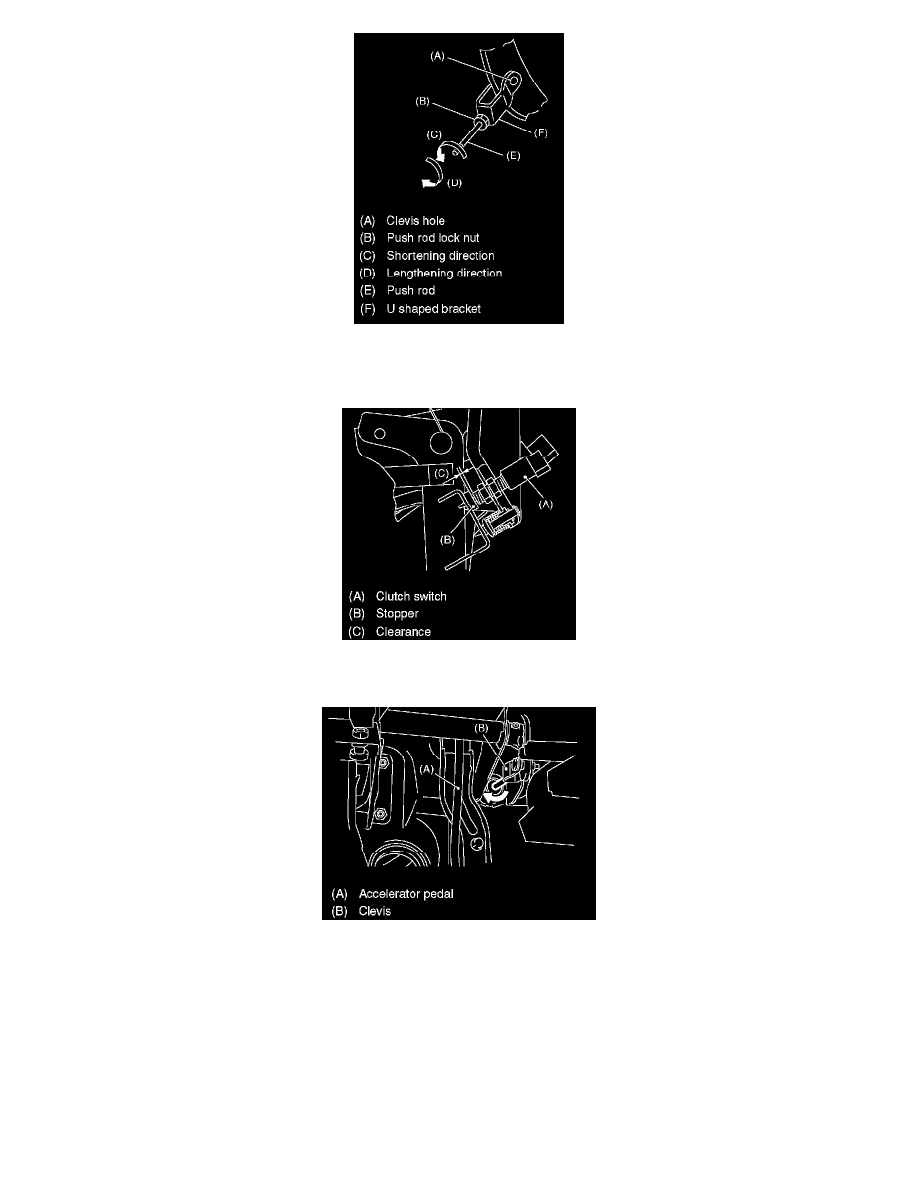

4. Turn the push rod to adjust.

1. Ensure that the clutch pedal contacts clutch switch, when releasing the clutch pedal.
2. Ensure that the clutch pedal contacts clutch pedal bracket stopper, when fully depressing the clutch pedal.

5. Turn the push rod counterclockwise to shorten until clearance is made at clutch switch.
6. Turn the push rod clockwise to lengthen until clutch pedal contacts to clutch switch.

7. Turn the push rod further 270° counterclockwise to shorten (arrow direction as shown in the figure).
8. Move the clevis pin in lateral direction to ensure it moves smoothly.
9. Tighten the push rod lock nut.

Tightening torque: 10 Nm (1.0 kgf-cm, 7.2 ft. lbs.)

10. Depress and release the clutch pedal two or three times to ensure that clutch pedal and release fork operate smoothly. If the clutch pedal and

release fork do not operate smoothly, bleed air from the clutch hydraulic system.

11. Measure the clutch pedal full stroke length again to ensure that it is within specifications. If it is not, repeat adjustment procedures again from the

beginning.
Specified clutch pedal full stroke:
Non-turbo model: 130-135 mm (5.12-5.31 inch)
Turbo model: 135-140 mm (5.31-5.51 inch)

12. Move the clevis pin to the left and then to the right. It should move without resistance while it is rattling. If resistance is felt, repeat adjustment
