3. Measure the camber angle in accordance with the operation manual for wheel alignment gauge.

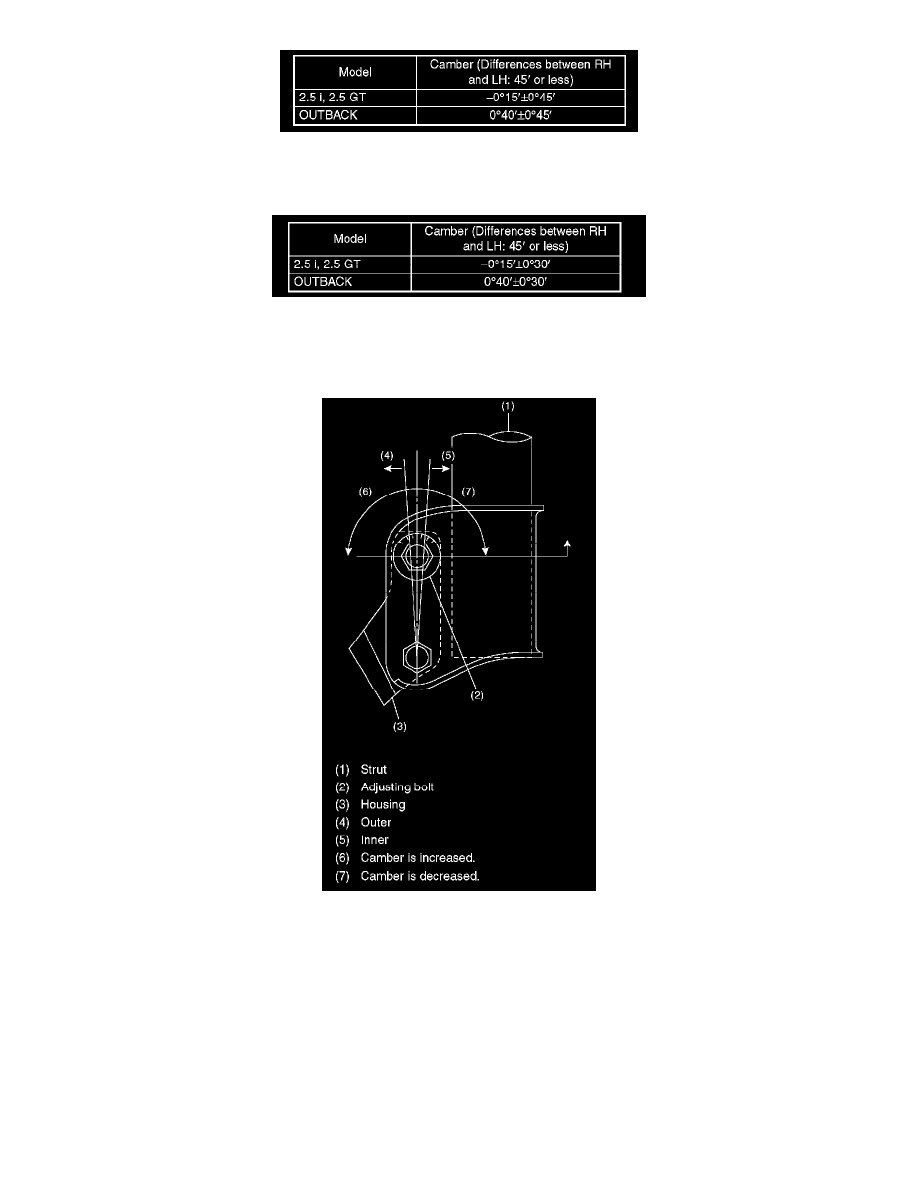

FRONT CAMBER ADJUSTMENT

1. When adjusting the camber, adjust it to the following value.
2. Loosen the two self-locking nuts located at the lower front portion of strut.

NOTE:  When the adjusting bolt needs to be loosened or tightened, hold its head with a wrench and turn the self-locking nut.

3. Turn the camber adjusting bolt so that the camber is set at specification.

NOTE:  Moving the adjusting bolt by one scale changes the camber by approximately 0° 15'.
