4. Tighten two new self-locking nuts.

Tightening torque: 152 Nm (15.5 kgf-cm, 112.1 ft. lbs.)

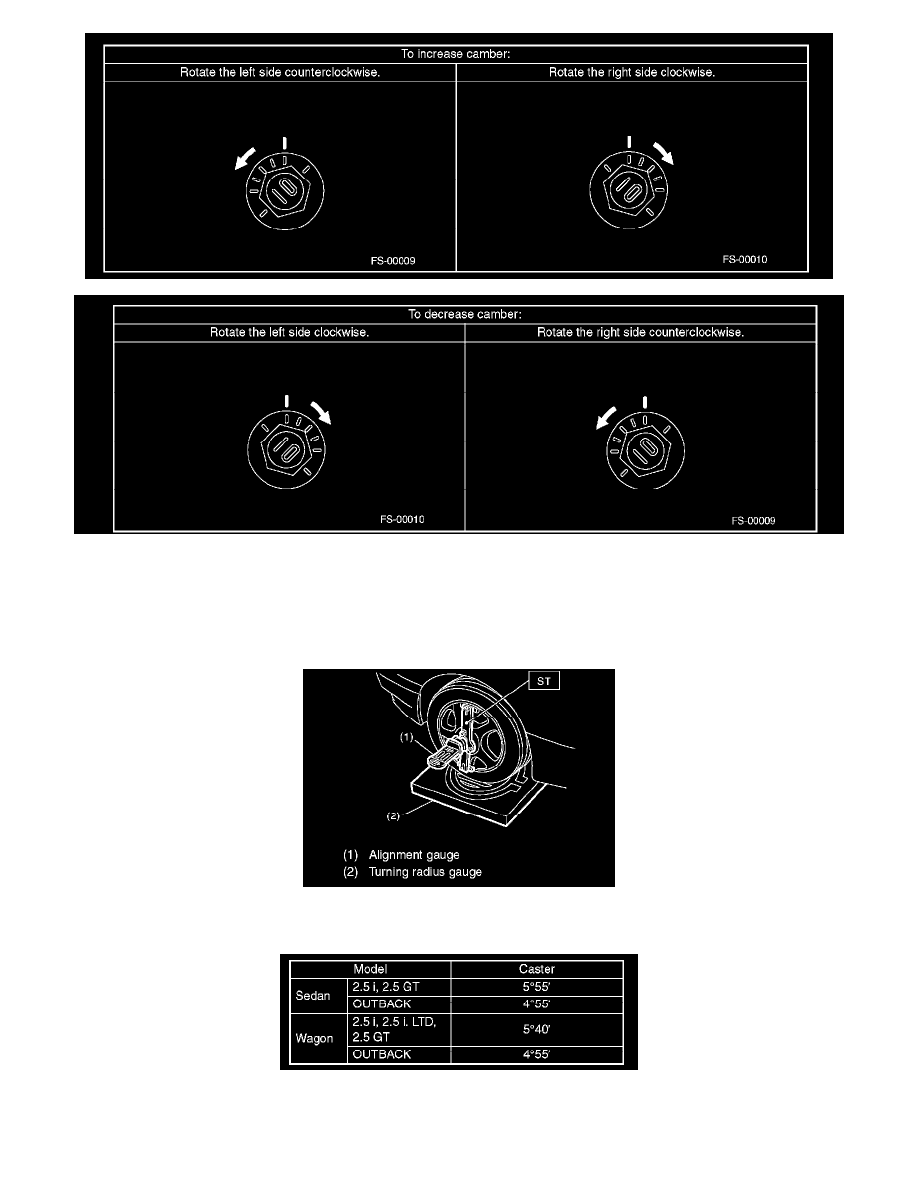

CASTER

INSPECTION
1. Place the front wheel on turning radius gauge. Make sure the ground contacting surfaces of front and rear wheels are set at the same height.

2. Set the ST into the center of wheel, and then set the wheel alignment gauge.

ST 927380002 ADAPTER

3. Measure the caster angle in accordance with the operation manual for wheel alignment gauge.

STEERING ANGLE
