Page 6

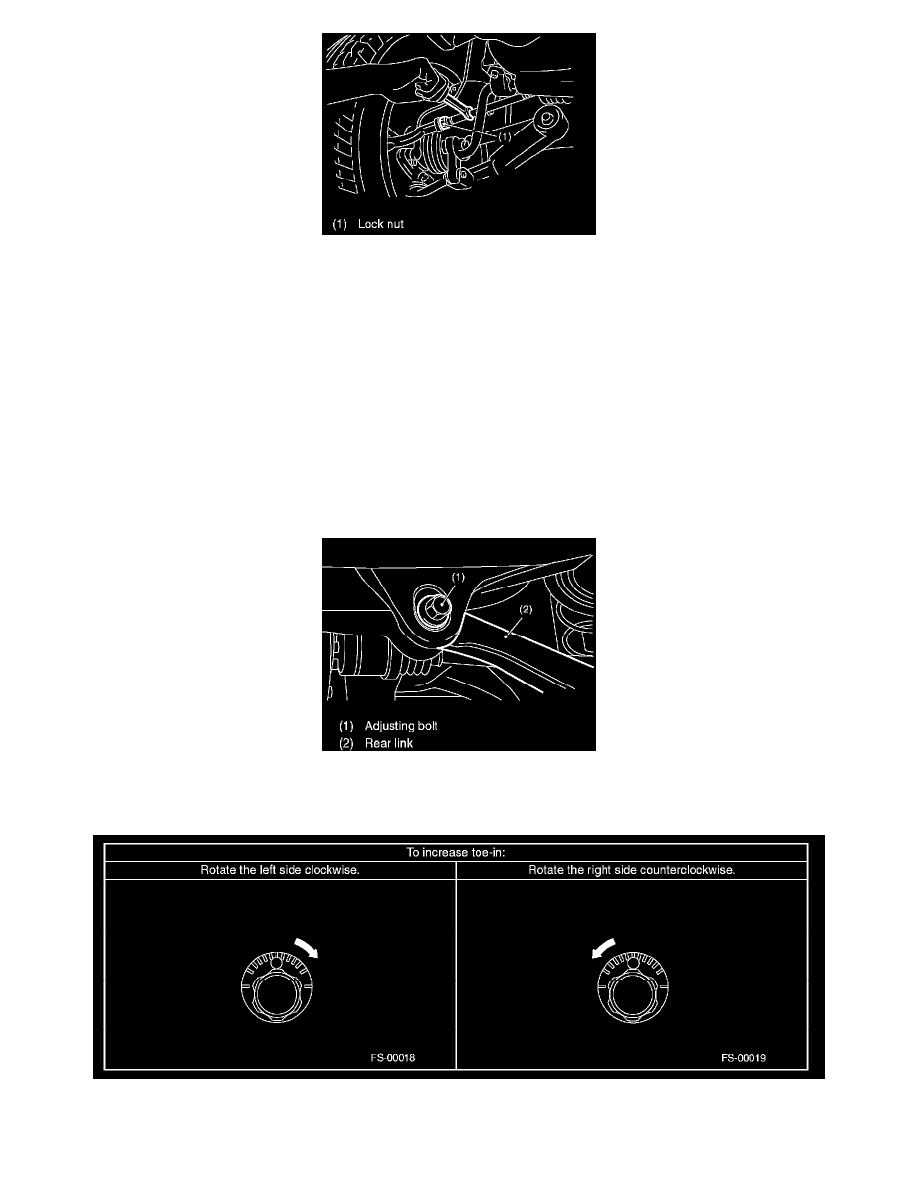

background image

3. Turn the left and right tie rods equal amounts until the toe-in is at the specification.

Both the left and right tie-rods are right-hand threaded. To increase toe-in, turn both tie-rods clockwise by equal amount (viewing from the inside
of vehicle).

4. Tighten the tie-rod lock nut.

Tightening torque: 85 Nm (8.7 kgf-cm, 62.7 ft. lbs.)

NOTE:  Correct the tie rod boot if it is twisted.

REAR WHEEL TOE-IN

INSPECTION
Toe-in: 0 ± 3 mm (0 ± 0.12 inch)

ADJUSTMENT
When adjusting, adjust it to the following value.
Toe-in: 0 ± 2  mm (0 ± 0.08 inch)

1. Loosen the self-locking nut on the inner side of rear link.

NOTE:  When loosening or tightening the adjusting bolt, hold the bolt head and turn self-locking nut.
