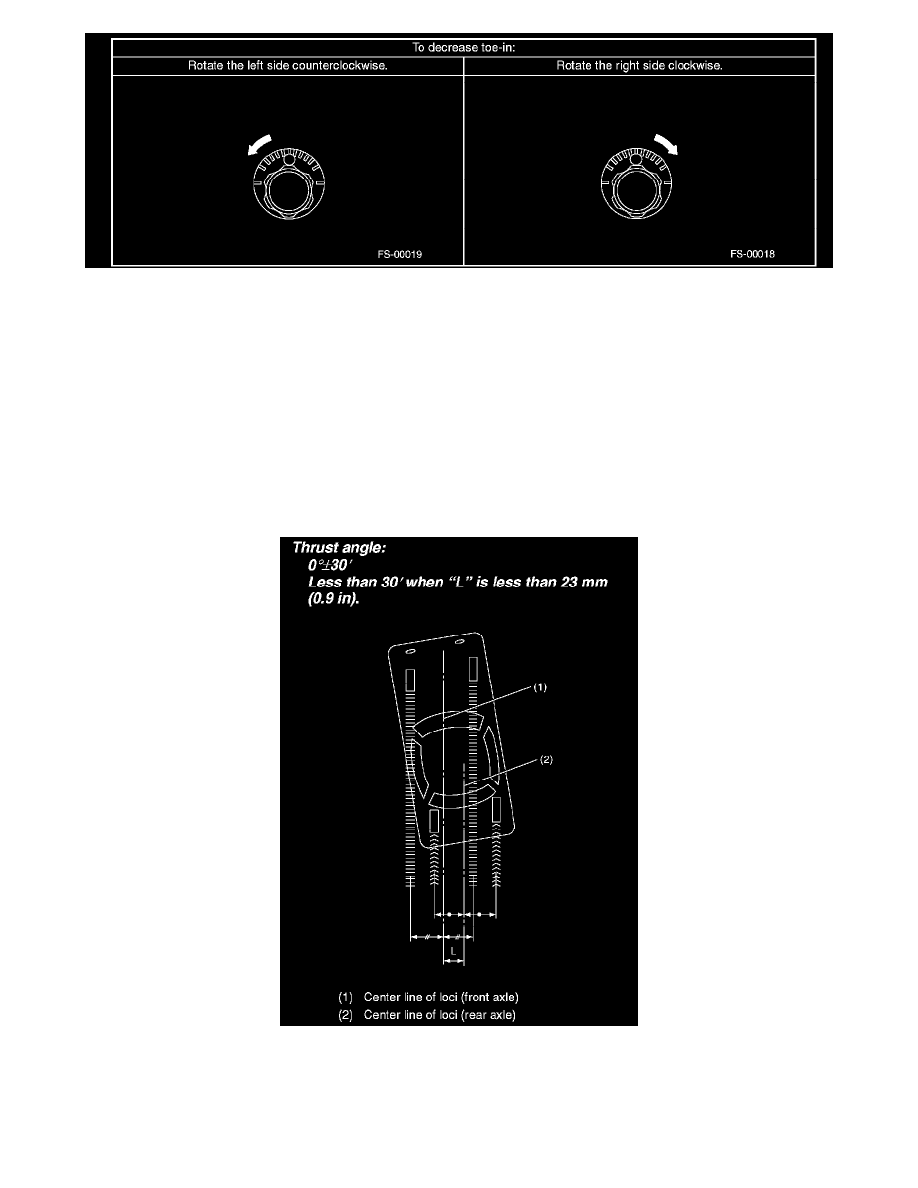

2. Turn the adjusting bolt until toe-in is at the specification.

NOTE:  When the left and right wheels are adjusted for toe-in at the same time, the movement of one scale graduation changes toe-in by
approximately 0.6 mm (0.02 inch).

3. Tighten a new self-locking nut.

Tightening torque: 120 Nm (12.2 kgf-cm, 88.5 ft. lbs.)

THRUST ANGLE

INSPECTION
1. Park the vehicle on a level surface.
2. Move the vehicle 3 to 4 meters (10 to 13 feet) directly forward.
3. Draw the center of loci of both the front and rear axles.

4. Measure the distance L between center lines of the loci of axles.

Thrust angle: 0° ± 30'
Less than 30' when L is less than 23 mm (0.9 inch).

ADJUSTMENT
When adjusting, adjust it to the following value.
