Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

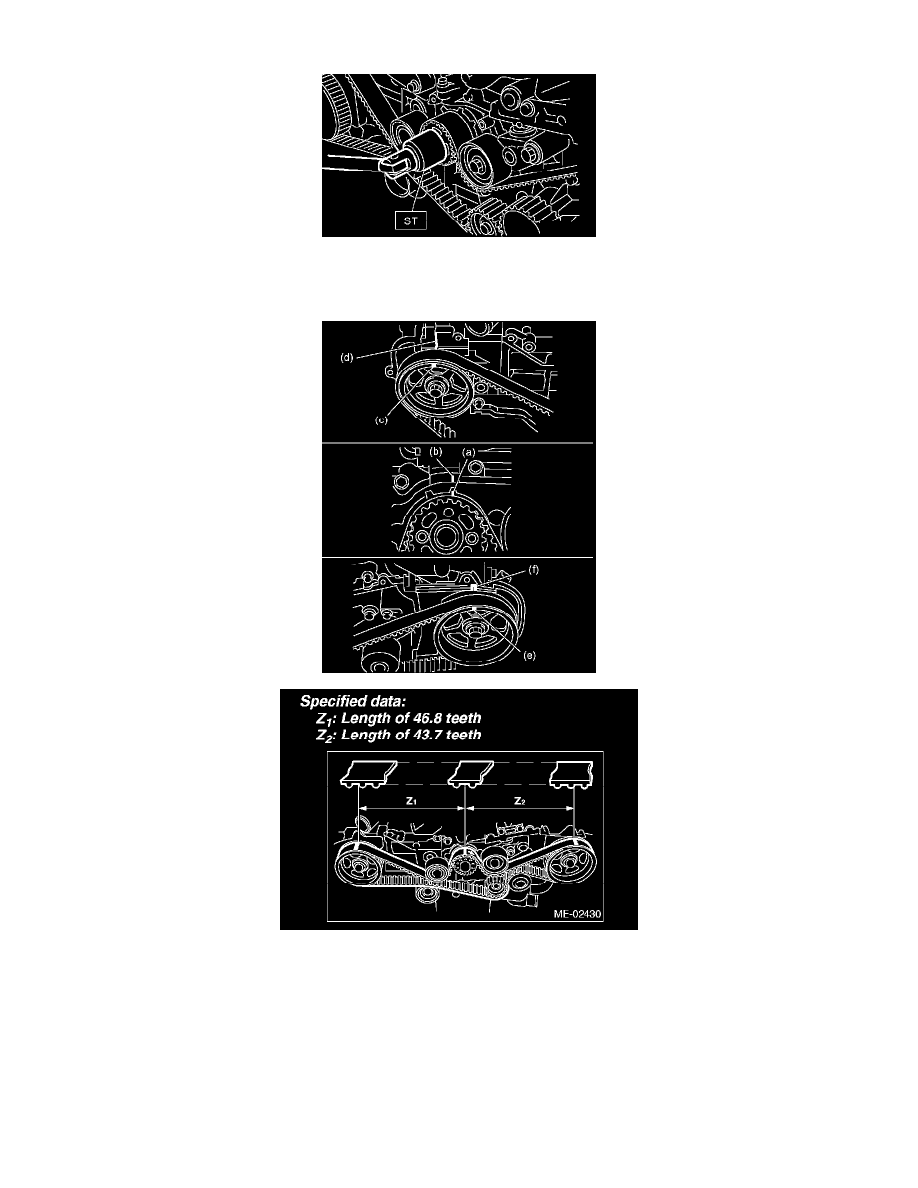

To turn crankshaft, use the ST: Align the mark (a) of sprocket to the cylinder block notch (b), and then ensure the right side cam sprocket mark (C),
cam cap and cylinder head matching surface (d) or left side cam sprocket mark (e), timing belt cover notch (f) are properly adjusted.
ST 499987500 CRANKSHAFT SOCKET

Using white paint, put alignment marks or arrow marks on the timing belts in relation to the crank sprocket and cam sprockets.

Specified data:
Z1: Length of 46.8 teeth
Z2: Length of 43.7 teeth
