Variable Induction Control Valve: Service and Repair

Tumble Generator Valve Assembly

DISASSEMBLY

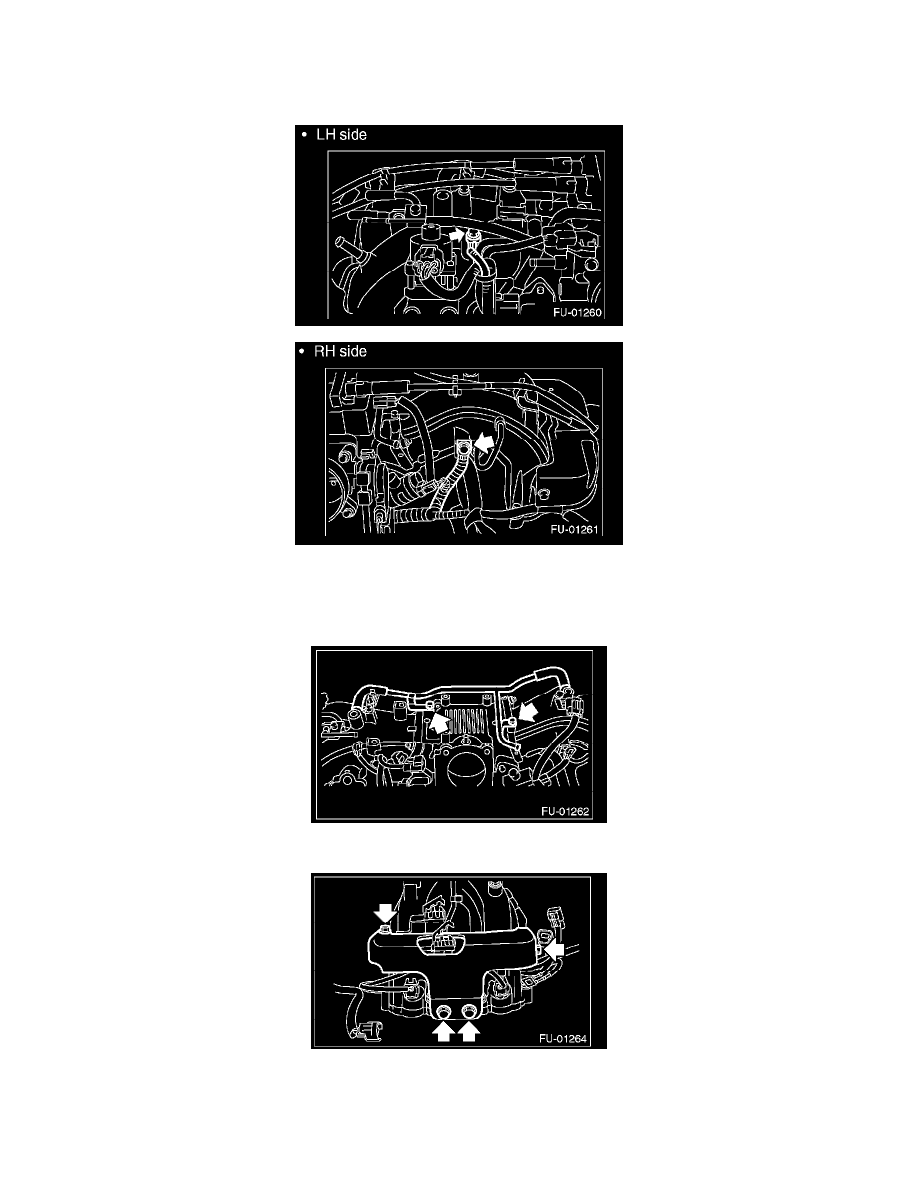

1. Disconnect the engine ground terminal from intake manifold.
2. Remove the ignition coil and ignitor assembly.
3. Remove the throttle body.
4. Remove the EGR valve.

5. Remove the PCV pipe.

6. Remove the fuel pipe protector LH.
