Subaru Workshop Service and Repair Manuals

Flywheel: Service and Repair

Flywheel

REMOVAL

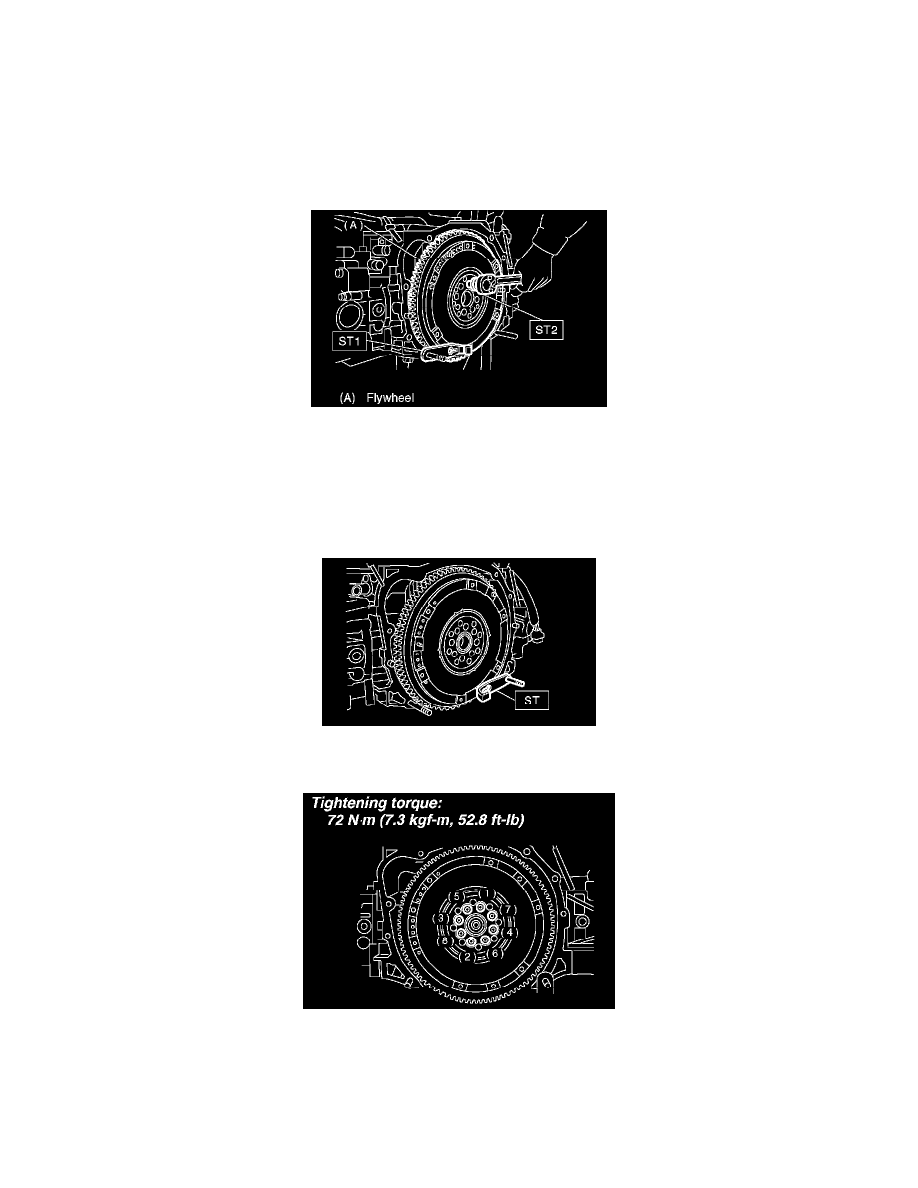

NOTE:  The illustration below is for Turbo model. However, perform the same procedure for Non-turbo model.

1. Remove the transmission assembly.
2. Remove the clutch cover and clutch disc.

3. Using the ST1 and ST2, remove the flywheel.

ST1 498497100 CRANKSHAFT STOPPER
ST2 499057000 TORX PLUS

INSTALLATION

NOTE:  The illustration below is for Turbo model. However, perform the same procedure for Non-turbo model.

1. Set the flywheel and ST.

ST 498497100 CRANKSHAFT STOPPER

2. Tighten the flywheel mounting bolts to specified torque.

ST 499057000 TORX PLUS

NOTE:  Tighten the flywheel installing bolts gradually. Each bolt should be tightened to the specified torque in a crisscross order.

Tightening torque: 72 Nm (7.3 kgf-cm, 52.8 ft. lbs.)

3. Install the clutch disc and cover.
