Drive Belt: Service and Repair

V-belt

REMOVAL

NOTE:
When replacing the single part, perform the work with the engine installed to body.

FRONT SIDE BELT

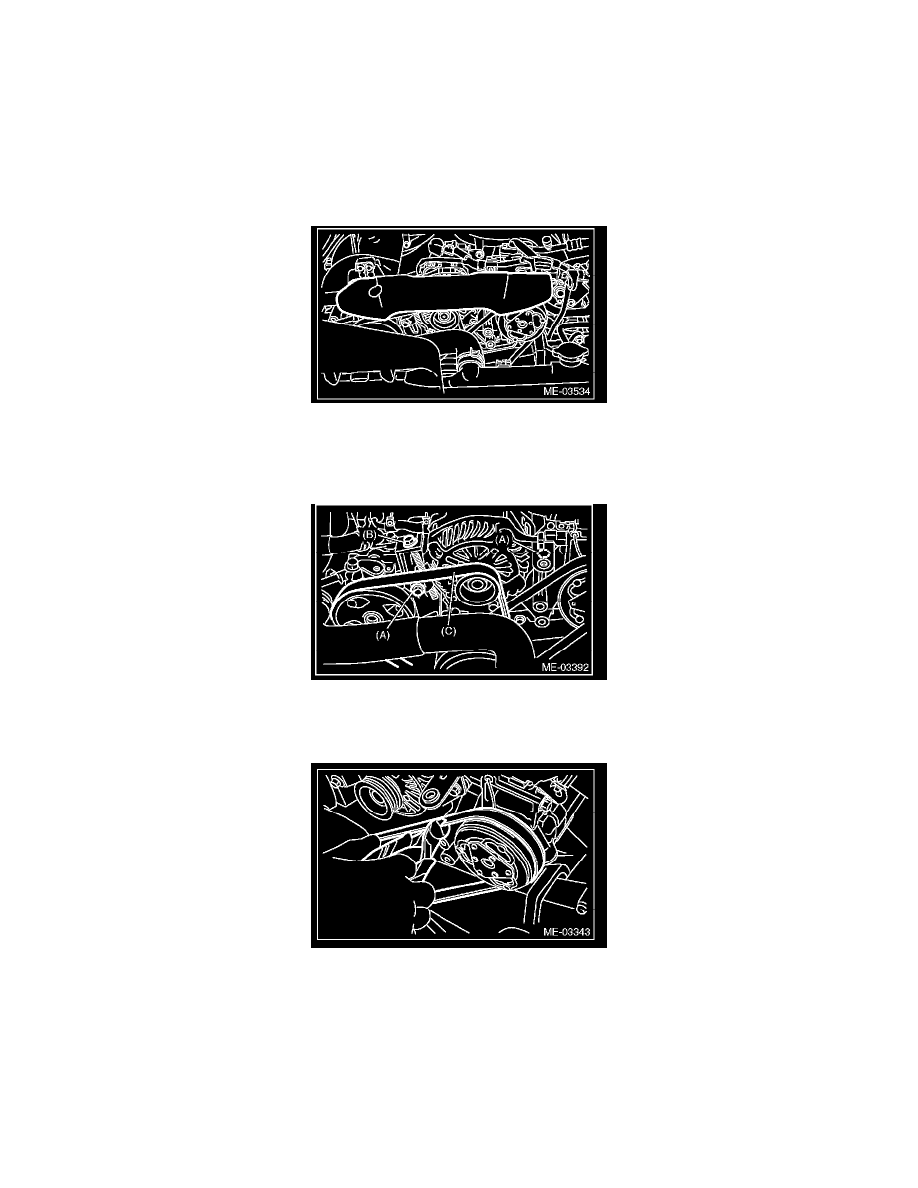

1) Remove the V-belt covers.

2) Remove the air intake duct.
3) Loosen the bolt (A).
4) Loosen the slider bolt (B).
5) Remove the front side belt (C).

REAR SIDE BELT

1) Remove the front side belts.
2) Cut the rear side belt with a wire cutter, etc., and discard.

INSTALLATION

FRONT SIDE BELT

CAUTION:
^

When reusing the front side belt, wipe off dust and water with cloth.

^

Do not use the front side belt if there is any oil, grease or coolant on the belt.

^

Be careful not to rub the belt end surface with bare hands; exposed core may cause injury.

1) Wipe off any dust, oil and water on the groove of each pulley with cloth.
2) Install the front side belt (C), and adjust the slider bolt (B) so as to obtain the specified belt tension.
