Subaru Workshop Service and Repair Manuals

Timing Belt: Service and Repair
Removal

REMOVAL

1. Remove related parts:

-

Remove V-belts.

-

Remove power steering pump.

-

Remove alternator and V-belt cover bracket.

-

Remove power steering pump bracket.

-

Remove A/C belt tensioner bracket.

-

Remove A/C compressor.

-

Remove A/C compressor bracket.

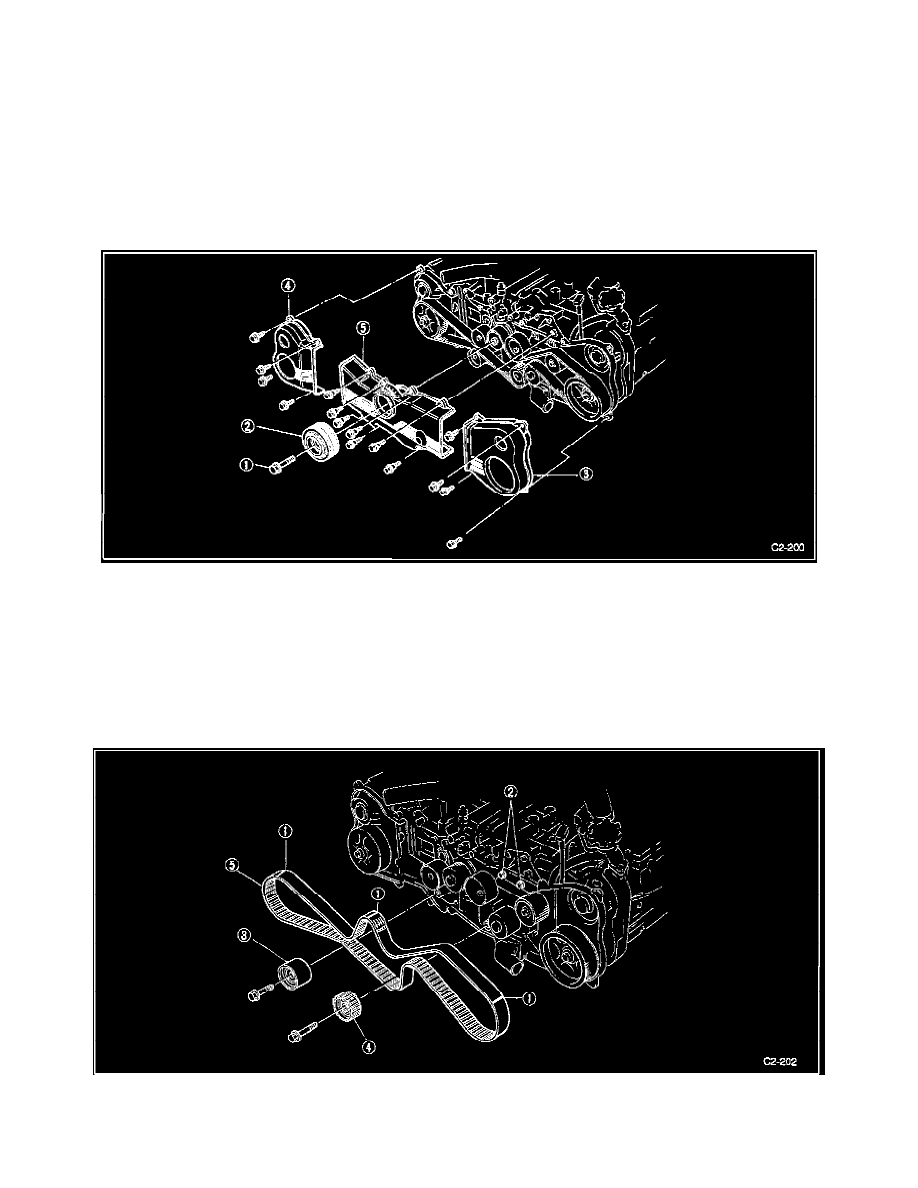

2. Remove crankshaft pulley and belt cover:

-

Remove pulley bolt. To lock crankshaft, use Special Tools.

Special Tools: Crankshaft Pulley Wrench (499977000) and Crankshaft Stopper (498497200)

-

Remove crankshaft pulley.

-

Remove left-hand belt cover.

-

Remove right-hand belt cover.

-

Remove front belt cover.

3. Remove timing belt:

Note: If alignment mark and/or arrow mark (which indicates rotation direction) on timing belt have faded away, put new marks before removing
