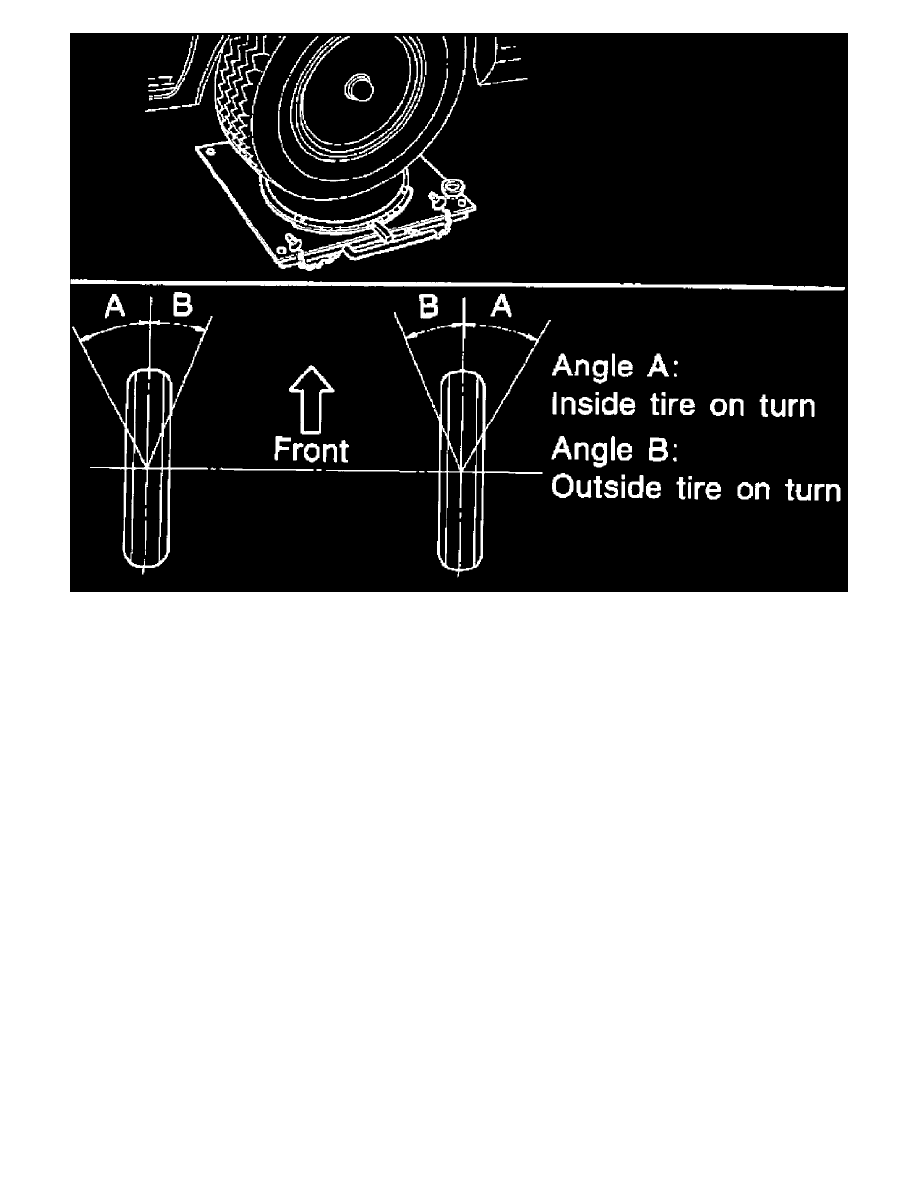

2) Start engine and run at idle, turn steering wheel all the way right and left, measure the turning angle.

Wheel turning angle (full turn) Refer to [Service Data and Specifications].

^

Any turning angles are not adjustable. If any of steering angles are out of the specification, check if the following parts are worn or damaged.
-

Steering gear

-

Steering column

-

Front suspension components
If found that they are worn or damaged, replace them with new ones.
