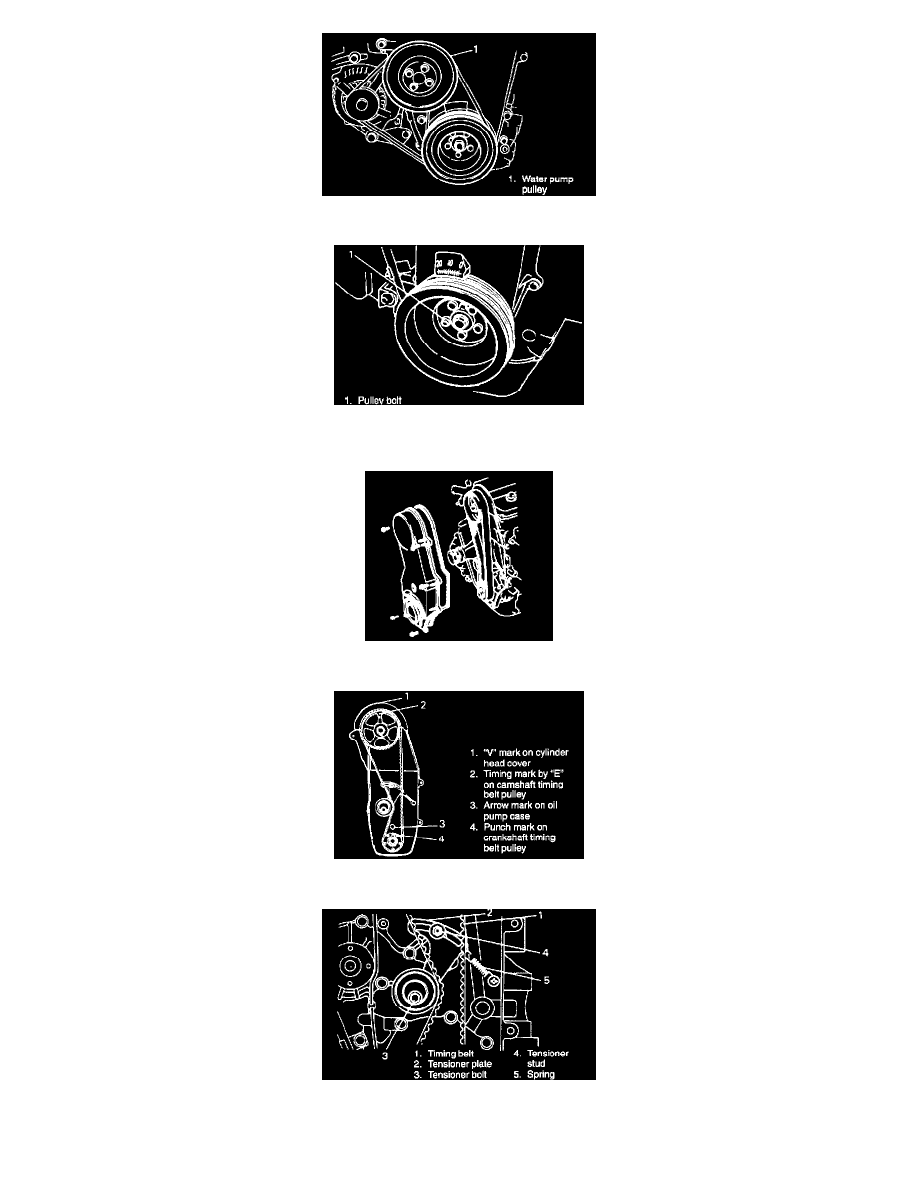

7. Remove water pump pulley and drive belt.

8. Remove crankshaft pulley by removing 5 pulley bolts.
9. Release harness clamps.

10. Remove timing belt outside cover.

11. For installation of timing belt, align 4 timing marks as shown in figure by turning crankshaft.

12. Remove timing belt tensioner, tensioner plate, tensioner spring and timing belt.

PRECAUTION
