Parking Assist Warning Indicator: Testing and Inspection

PARK ASSIST / MONITORING: CLEARANCE WARNING INDICATOR: INSPECTION

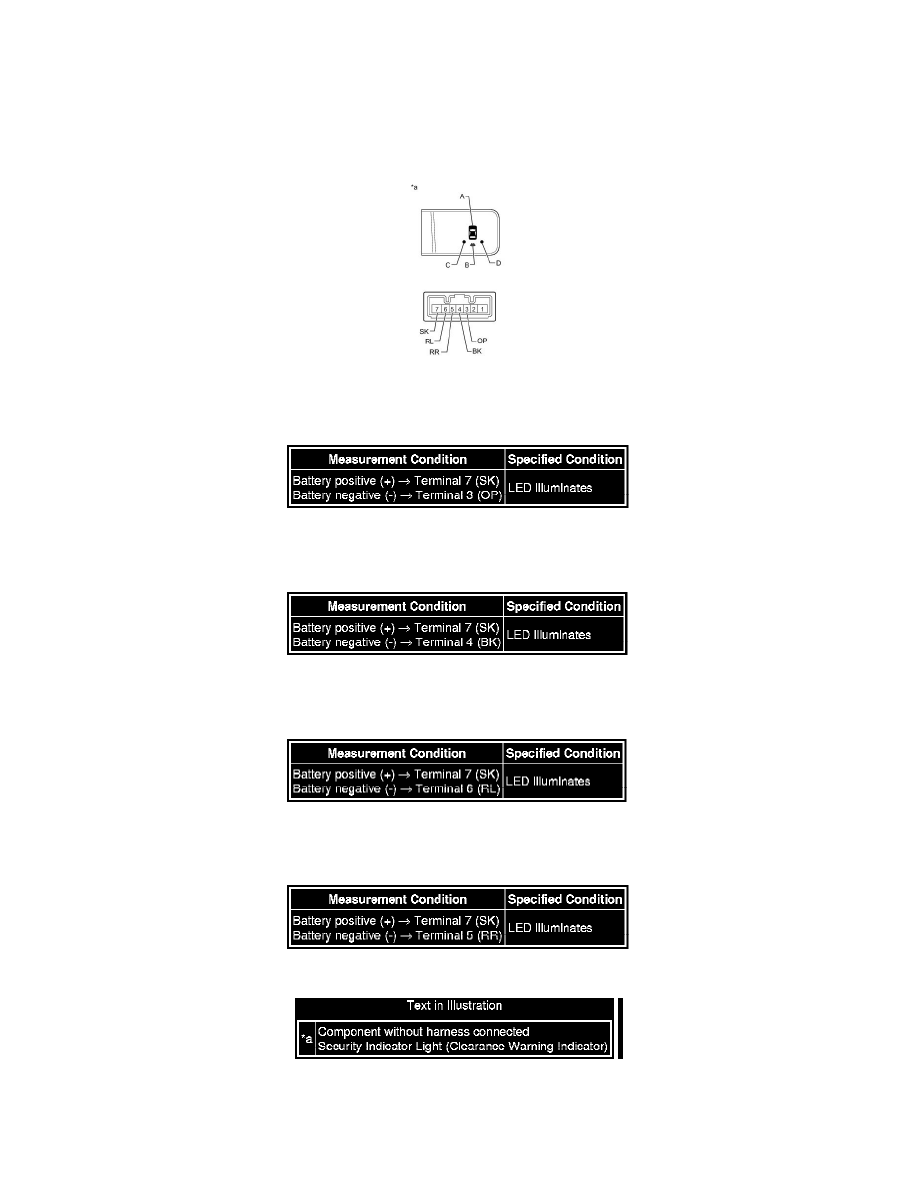

1. INSPECT SECURITY INDICATOR LIGHT ASSEMBLY (CLEARANCE WARNING INDICATOR)

(a) Apply battery voltage to the connector and check the LED illumination condition.

(1) for A:

OK:

(2) for B:

OK:

(3) for C:

OK:

(4) for D:

OK:

(5) If the result is not as specified, replace the security indicator light (clearance warning indicator).
