Navigation System: Initial Inspection and Diagnostic Overview

Diagnosis Display Detailed Description

DIAGNOSIS DISPLAY DETAILED DESCRIPTION

HINT:

-

This section contains a detailed description of the displays within diagnostic mode.

-

Illustrations may differ from the actual vehicle depending on the device settings and options. Therefore, some detailed areas may not be shown
exactly the same as on the actual vehicle.

1. SYSTEM CHECK

a. System Check Mode Screen

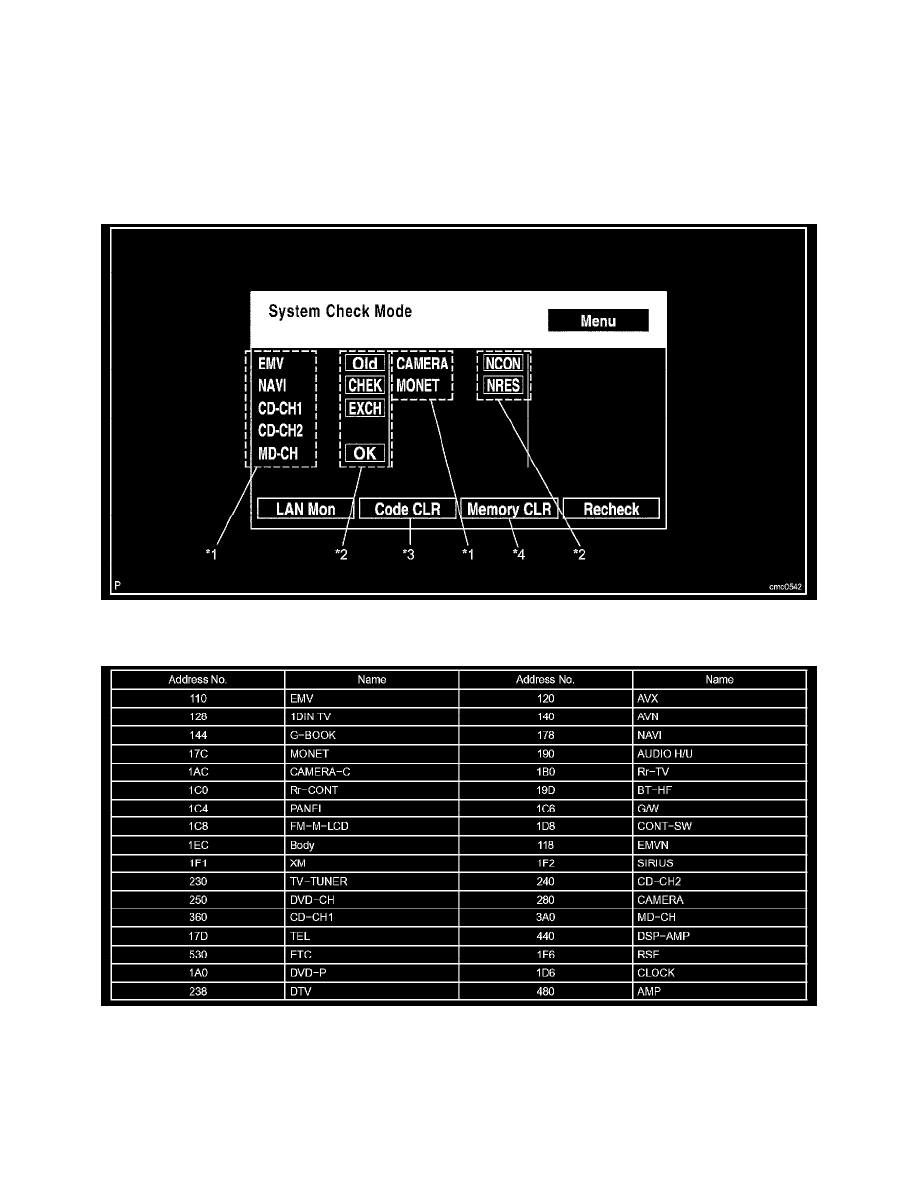

1. Device Names and Hardware Address/*1

HINT:
- Registered device names are displayed.
- If a device name is not known, its physical address is shown instead.
