Front Crankshaft Seal: Service and Repair

TIMING GEAR CASE OR TIMING CHAIN CASE OIL SEAL

REPLACEMENT
1. REMOVE FRONT WHEEL RH
2. REMOVE FRONT FENDER APRON SEAL RH
3. REMOVE ENGINE COVER SUB-ASSEMBLY NO.1
4. REMOVE ENGINE MOVING CONTROL ROD W/BRACKET

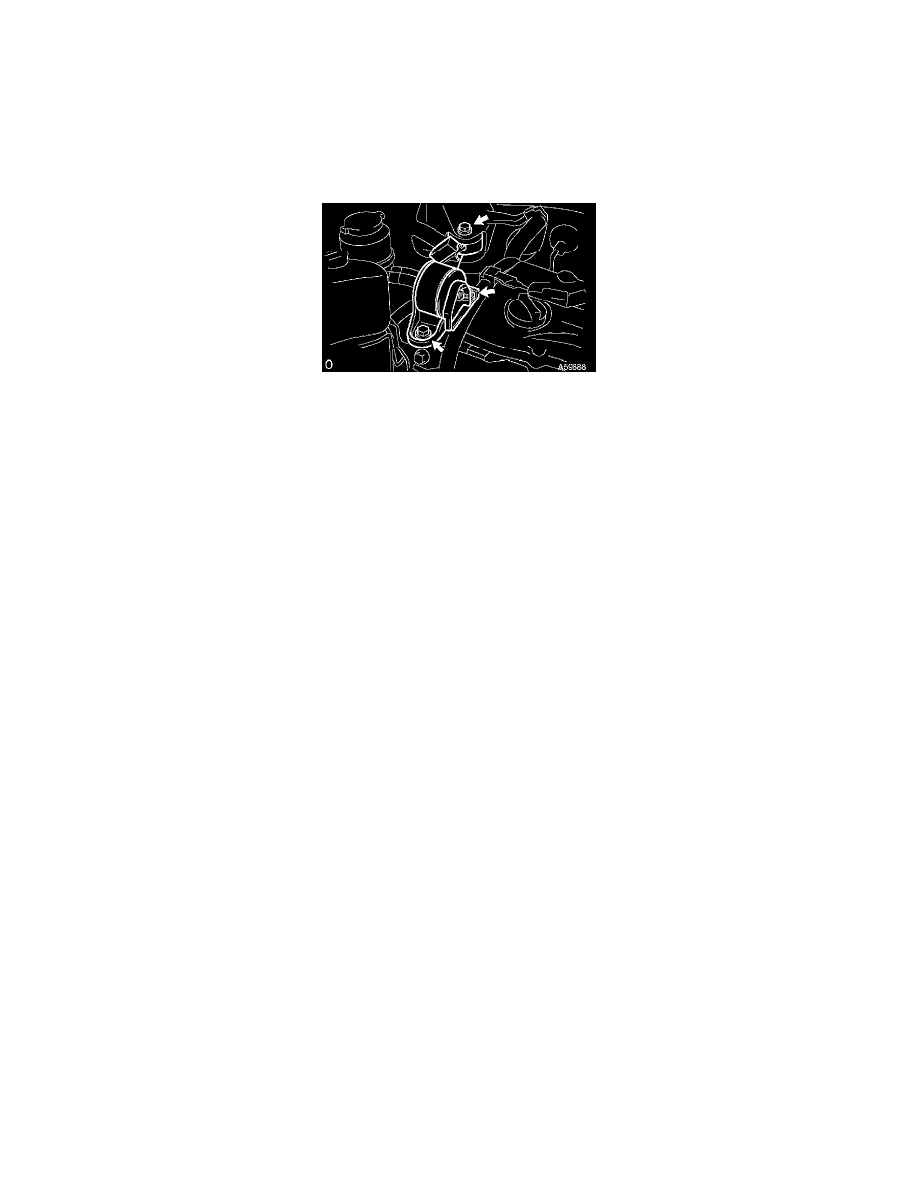

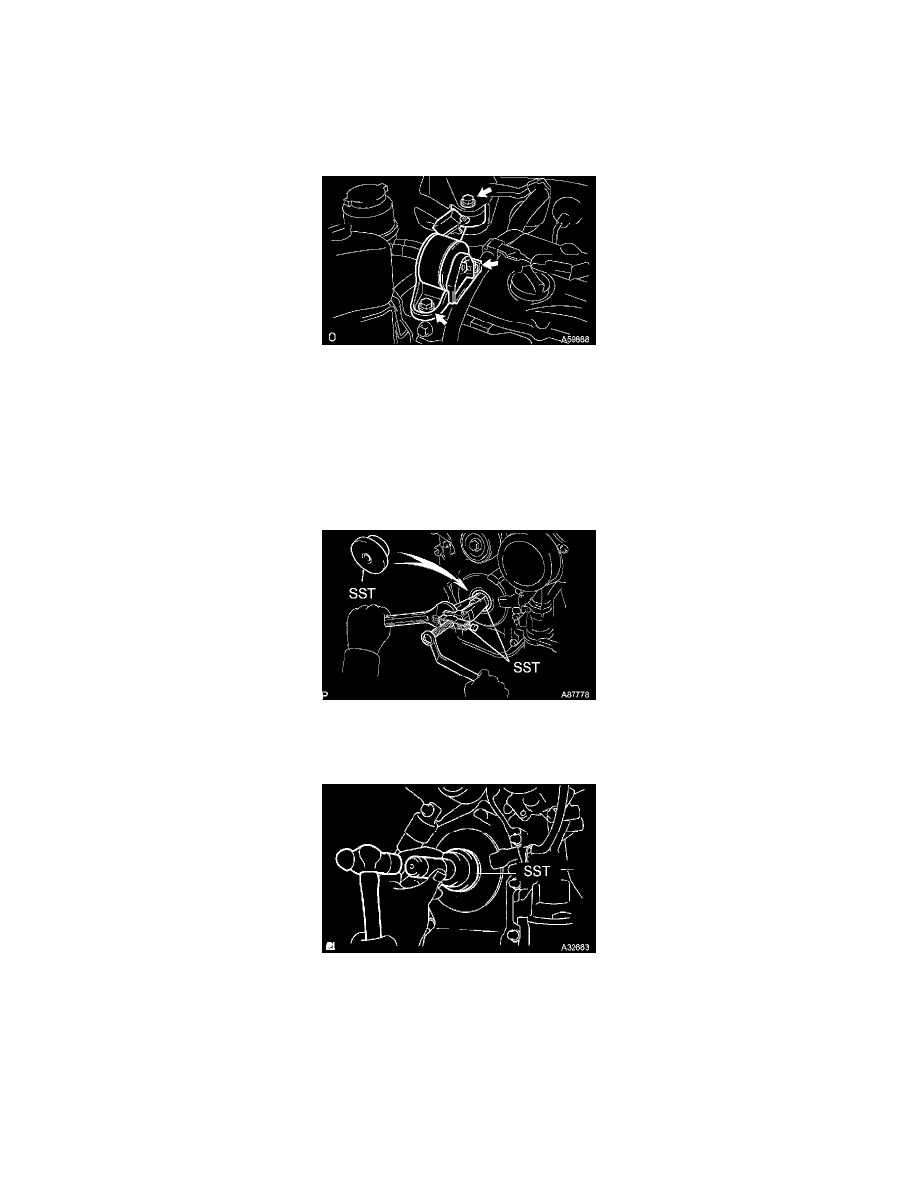

a) Remove the 3 bolts and control rod.

5. REMOVE ENGINE MOUNTING STAY NO.2 RH
6. REMOVE ENGINE MOUNTING BRACKET NO.2 RH
7. REMOVE FAN AND GENERATOR V BELT
8. REMOVE CRANKSHAFT PULLEY

a) Using SST, loosen the pulley bolt.
b) Using SST, remove the pulley bolt and pulley.

9. REMOVE TIMING GEAR CASE OR TIMING CHAIN CASE OIL SEAL

a) Using SST, remove the oil seal.

SST 09308-10010, 09950-60010 (09951-00200)

10. INSTALL TIMING GEAR CASE OR TIMING CHAIN CASE OIL SEAL

a) Apply MP grease to a new oil seal lip.

NOTICE:  Keep the lip free from foreign matter.

b) Using SST and a hammer, tap in the oil seal until its surface is flush with the rear oil seal retainer edge.

SST 09223-22010

NOTICE:  Wipe off extra grease from the crankshaft.

11. INSTALL CRANKSHAFT PULLEY
