Refrigerant: Testing and Inspection

REFRIGERANT

ON-VEHICLE INSPECTION

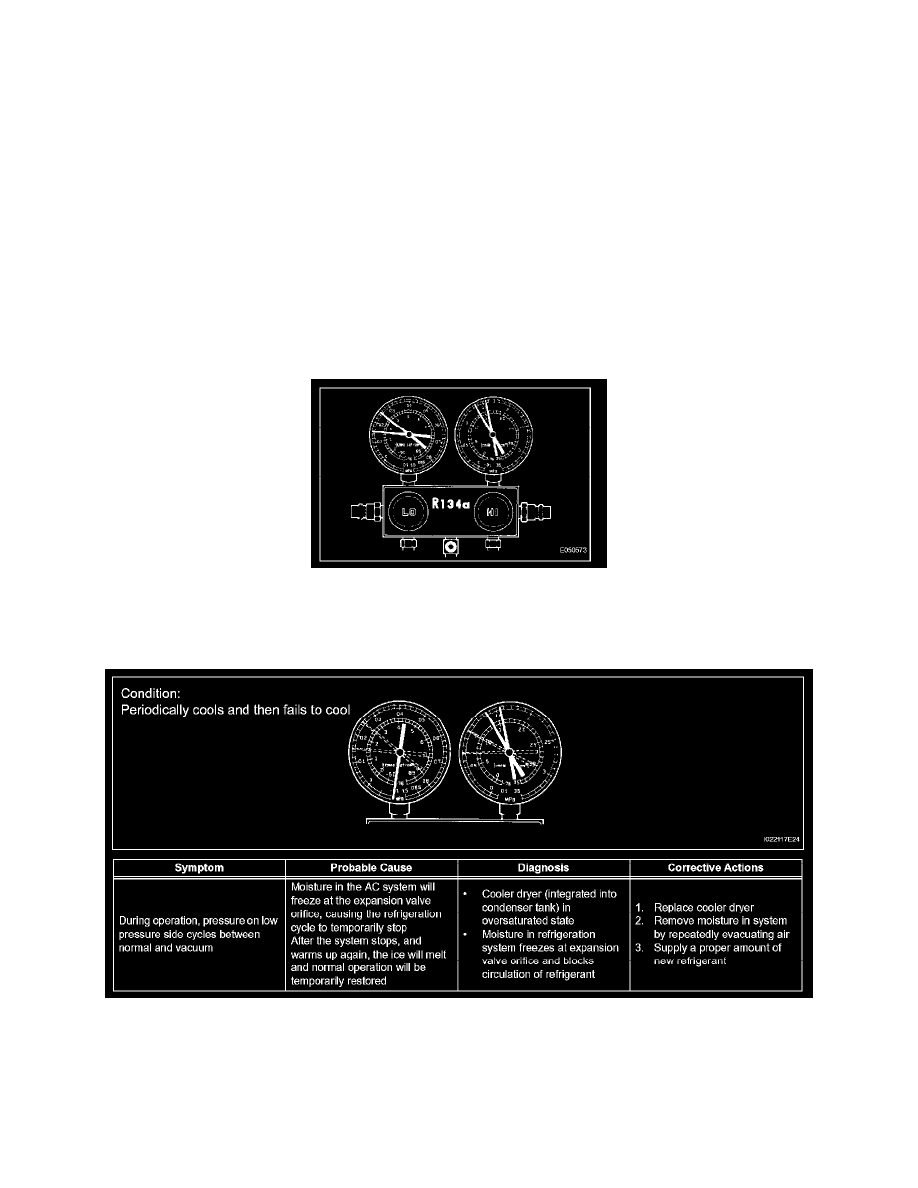

1. INSPECT REFRIGERANT PRESSURE WITH MANIFOLD GAUGE SET

HINT:  This is a method where a manifold gauge set is used to help locate the problem.

a. Read the manifold gauge pressure when these conditions are established.

Test conditions:
-

Temperature at the air inlet with the switch set at RECIRC is 30 to 35 °C (86 to 95 °F).

-

Engine is running at 1,500 rpm.

-

Blower speed control switch is at "HI".

-

Temperature control dial is at "COOL".

-

A/C switch is ON.

-

Doors are fully open.

-

Engine switch is in a position that enables the AC compressor to run.

1. Normally functioning refrigeration system.

Gauge reading:
Low pressure side: 0.15 to 0.25 MPa (1.5 to 2.5 kgf/sq.cm, 21.3 to 35.5 psi)
High pressure side: 1.37 to 1.57 MPa (14 to 16 kgf/sq.cm, 199.1 to 227.5 psi)

2. Moisture is present in refrigeration system.
