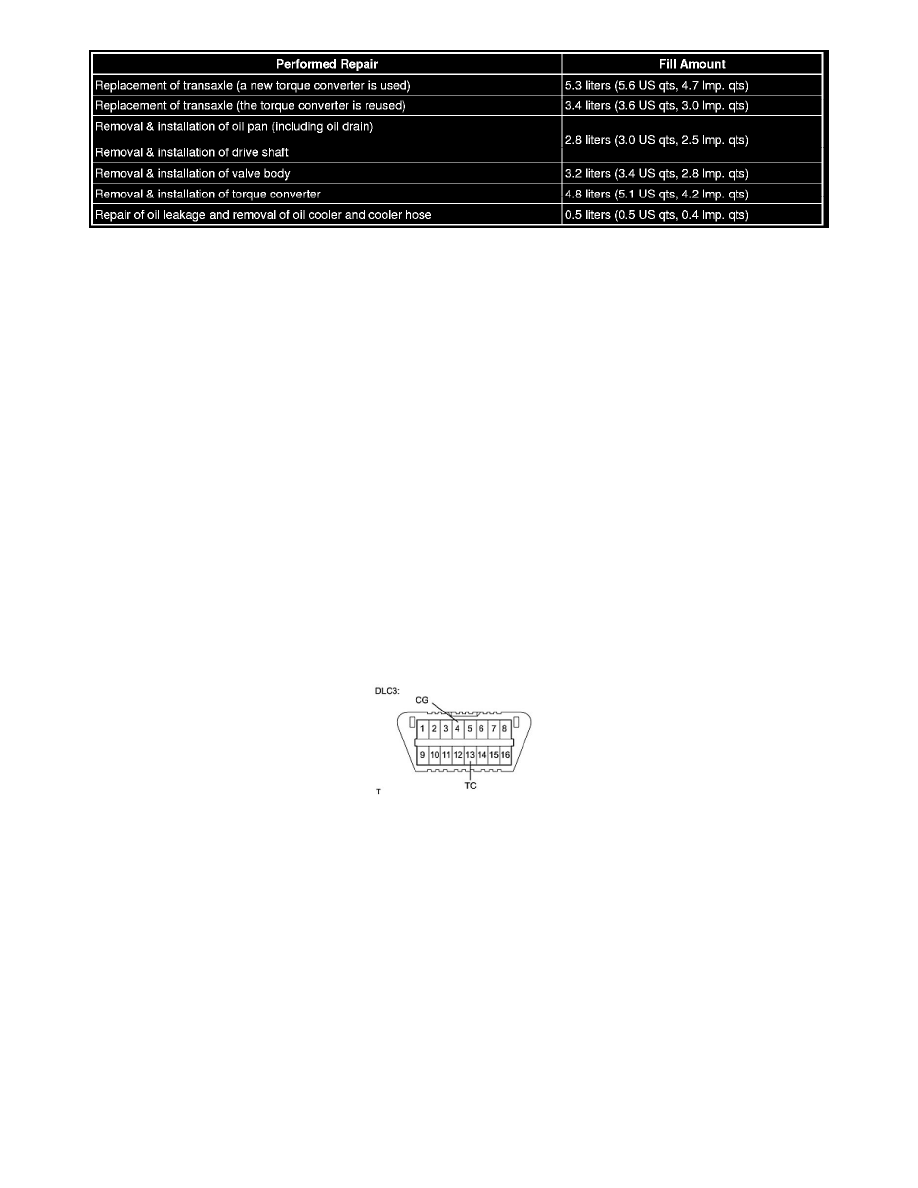

HINT: If you cannot add the listed amount of fluid, do the following:

(1) Temporarily install the refill plug.
(2) Allow the engine to idle with the air conditioning OFF.
(3) Move the shift lever through entire gear range to circulate fluid.
(4) Move the shift lever to the P position.
(5) Wait for 30 seconds with the engine idling.
(6) Stop the engine.
(7) Remove the refill plug and add fluid.
(8) Reinstall the refill plug.

(b) Temporarily install the refill plug to avoid fluid splash.

4. CIRCULATE AUTOMATIC TRANSAXLE FLUID

(a) Allow the engine to idle with the air conditioning OFF.
(b) Move the shift lever through entire gear range to circulate the fluid.

5. CHECK FLUID TEMPERATURE

NOTE: The fluid temperature should be less than 40°C (104°F) before beginning the fluid temperature check.

(a) With Techstream:

(1) Connect Techstream to the DLC3.
(2) Turn the tester on.
(3) Enter the following menus: "Powertrain / ECT / Data List".
(4) Check A/T Oil Temperature 1.
(5) Allow the engine to idle until the fluid temperature reaches 39°C (102°F).

(b) Without the Techstream (Using D shift indicator):

(1) Connect terminals CG (4) and TC (13) of the DLC3 using SST.
SST: 09843-18040
(2) Move the shift lever back and forth between N and D at 1.5 seconds interval for 6 seconds.
(3) The D shift indicator on the combination meter comes on for 2 seconds when the fluid temperature is within the appropriate temperature

range.

(4) The D shift indicator will come on again when the fluid temperature reaches 40°C (104°F) and will blink when it exceeds 45°C (113°F).
(5) After confirming that the D shift indicator turns off, move the shift lever to the P position and remove the SST from terminals CG and TC.

6. CHECK TRANSAXLE FLUID LEVEL

NOTE: The fluid temperature must be between 40°C (104°F) and 45°C (113°F) to accurately check the fluid level.

(a) Remove the overflow plug with the engine idling.
