Toyota Workshop Service and Repair Manuals

Shifter A/T: Testing and Inspection
Shift Lever

Inspection

U660E AUTOMATIC TRANSAXLE: SHIFT LEVER:

INSPECTION

1. INSPECT TRANSMISSION CONTROL SWITCH

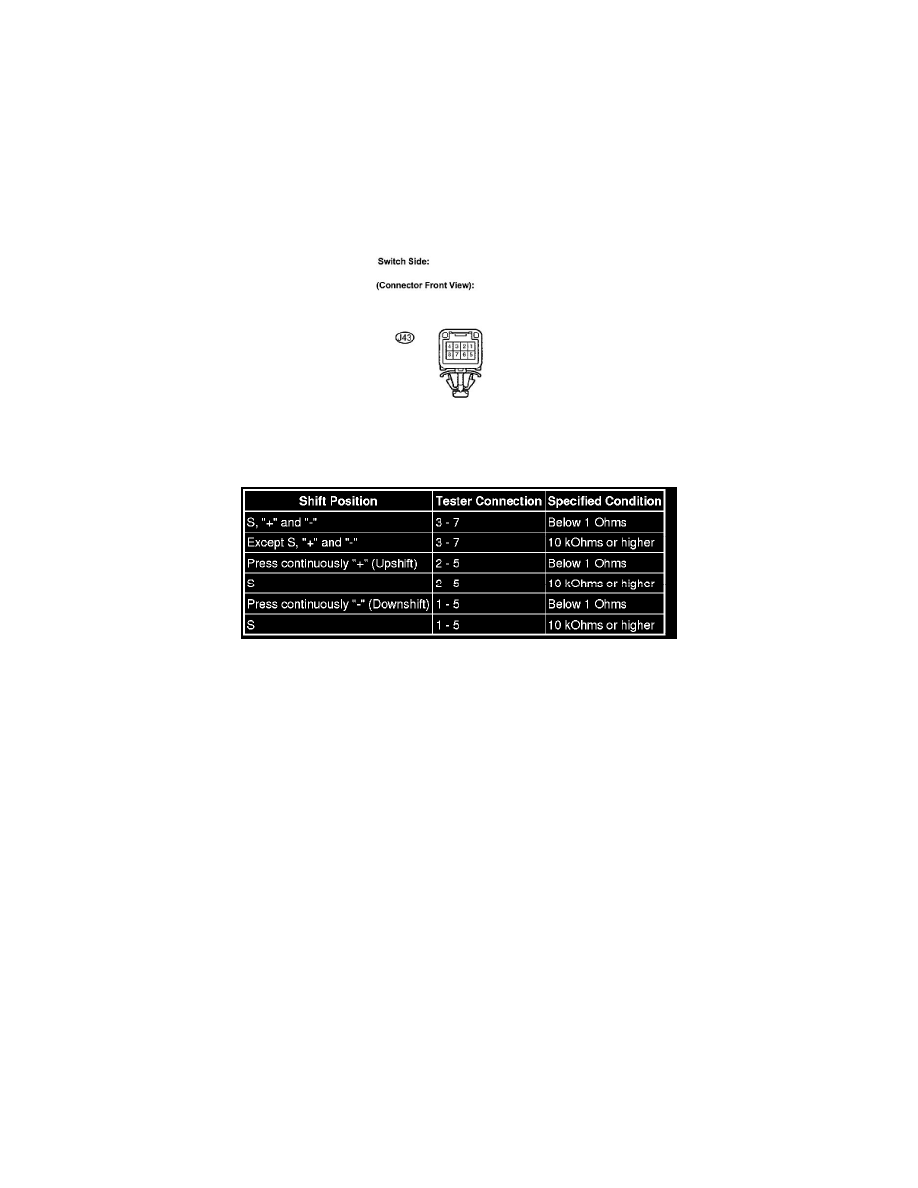

(a) Measure the resistance between each terminal of the shift lock control unit assembly when the shift lever is moved to each position.

Standard resistance:

If the resistance value is not as specified, replace the shift lock control ECU.

On-Vehicle Inspection

U660E AUTOMATIC TRANSAXLE: SHIFT LEVER:

ON-VEHICLE INSPECTION

1. INSPECT SHIFT LEVER POSITION

(a) When shifting from the P to the R position with the ignition switch on (IG) and the brake pedal depressed, make sure that the shift lever moves

smoothly and moves correctly into position.

(b) Start the engine and make sure that the vehicle moves forward when shifting from the N to the D position and moves rearward when shifting to

the R position. If operation cannot be done as specified, inspect the park/neutral position switch assembly and check the shift lever assembly
installation condition.
