Hydraulic Control Assembly - Antilock Brakes: Testing and Inspection
ABS (TMMK/Bosch Made)

ON-VEHICLE INSPECTION

HINT:  Using the Anti-lock Brake System (ABS) actuator checker (Special Service Tools) (SST), check the operation of the actuator. If the actuator
does not operate, check the operation of sub-wire harness G. If the solenoid and/or pump motor relay are abnormal, replace the relay and inspect the
actuator operation again.

1. INSPECT BATTERY POSITIVE VOLTAGE

Battery positive voltage: 10-14 VOLTS

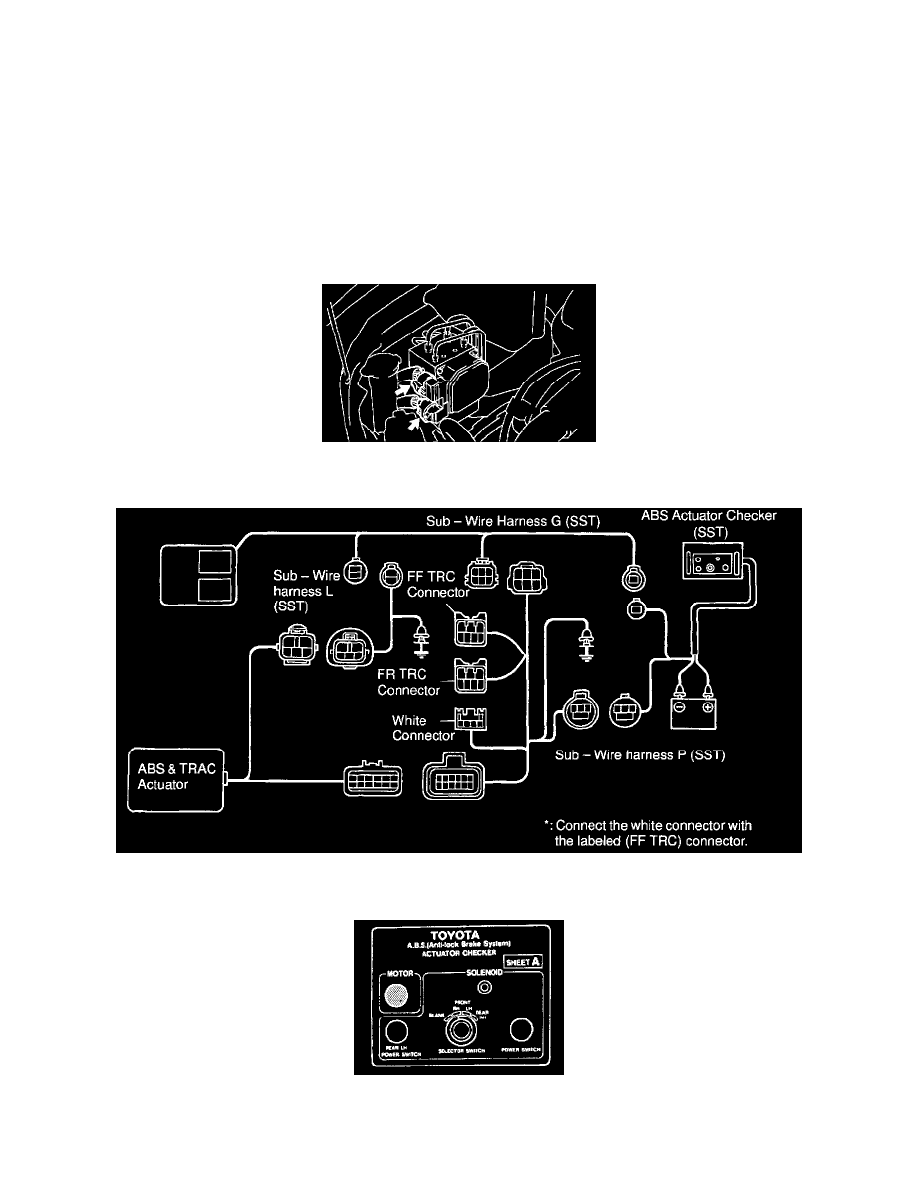

2. DISCONNECT CONNECTORS

Disconnect the 2 connectors from the actuator.

3. CONNECT ABS ACTUATOR CHECKER (SST)

a. Connect the actuator checker (SST) to the actuator side wire harness via the sub-wire harness (SST), as shown.

SST 09990-00150, 09990-00250, 09990-00360, 09990-00450

b. Connect the red cable of the checker to the battery positive (+) terminal and black cable to the negative (-) terminal. Connect the black cable of

the sub-wire harness to the battery negative (-) terminal or body ground.

c. Place the "SHEET A" (SST) on the actuator checker.

SST 09990-00163

4. INSPECT BRAKE ACTUATOR OPERATION
