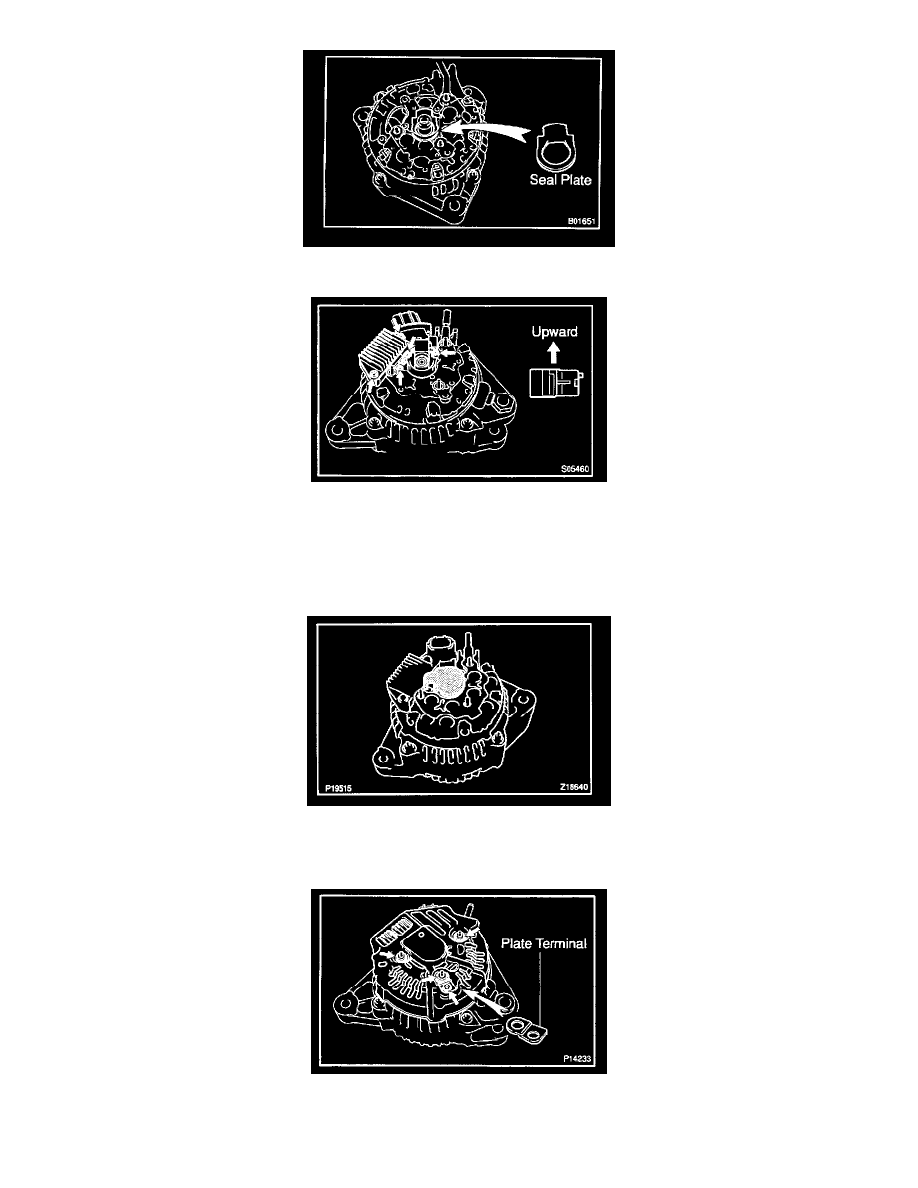

a. Place the seal plate on the rectifier end frame.

b. Place the voltage regulator and brush holder on the rectifier end frame.

NOTE:  Be careful of the holder installation direction.

c. Install the 5 screws.

Torque: 2.0 Nm (20 kgf.cm, 18 in.lbf)

d. Place the brush holder cover on the brush holder.

6. INSTALL REAR END COVER

a. Install the end cover and plate terminal with the bolt and 3 nuts.

Torque:
Nut: 4.4 Nm (45 kgf.cm, 39 in.lbf)
