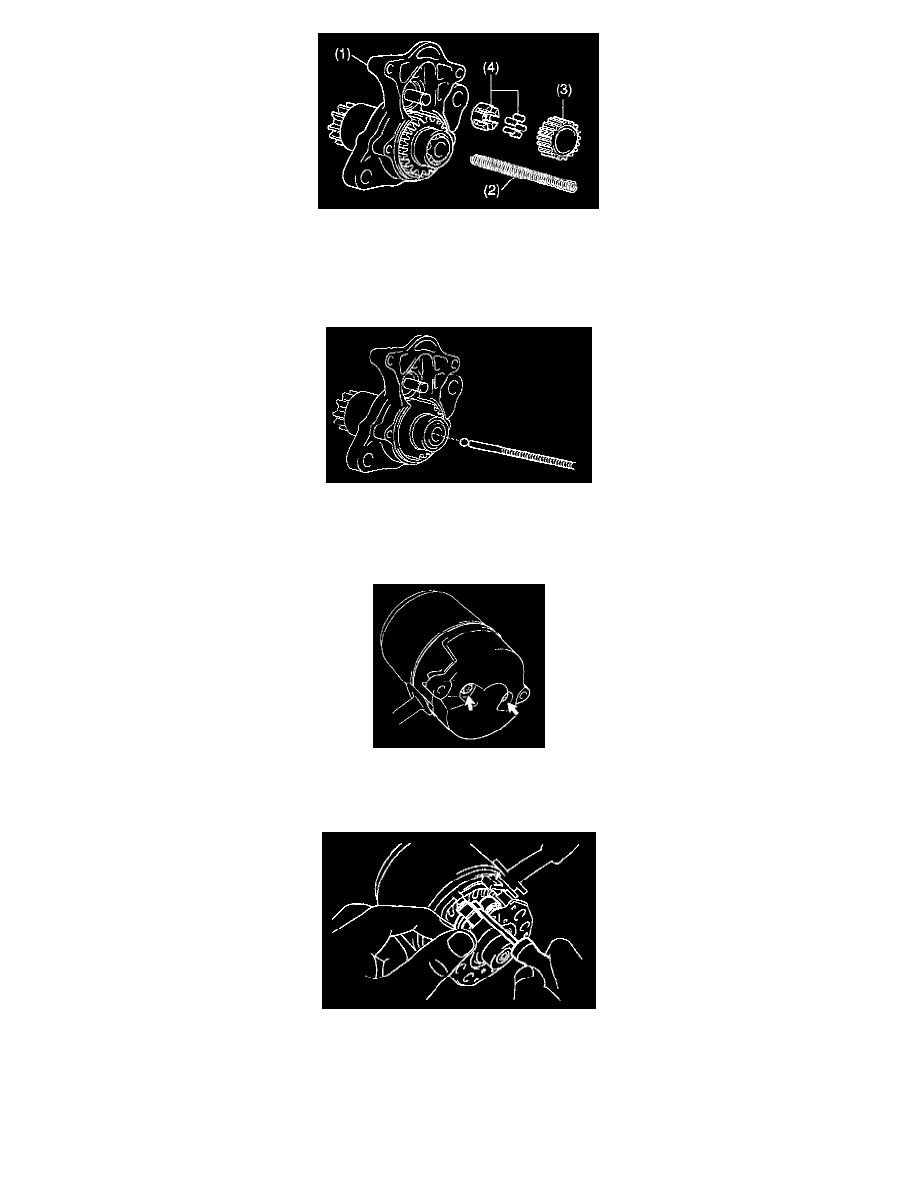

b. Remove these parts from the magnetic switch:

1. Starter housing and clutch assembly
2. Return spring
3. Idler gear
4. Bearing

4. REMOVE STEEL BALL

Using a magnetic finger, remove the steel ball from the clutch shaft hole.

5. REMOVE BRUSH HOLDER

a. Remove the 2 screws and end cover from the field frame.

Torque: 1.5 Nm (15 kgf.cm, 13 in.lbf)

b. Remove the O-ring from the field frame.

c. Using a screwdriver, hold the spring back and disconnect the brush from the brush holder. Disconnect the 4 brushes, and remove the brush

holder.

NOTE:  Check that the positive (+) lead wires are not grounded.

6. REMOVE ARMATURE FROM FIELD FRAME
