(SST) 09727-30021

NOTICE:
^

When holding the shock absorber with the coil spring removed, do not hold it by the spring lower seat. Also, do not knock the spring lower
seat.

^

Do not use an impact wrench. It will damage the SST.

HINT:  Use 2 of the same type of SST

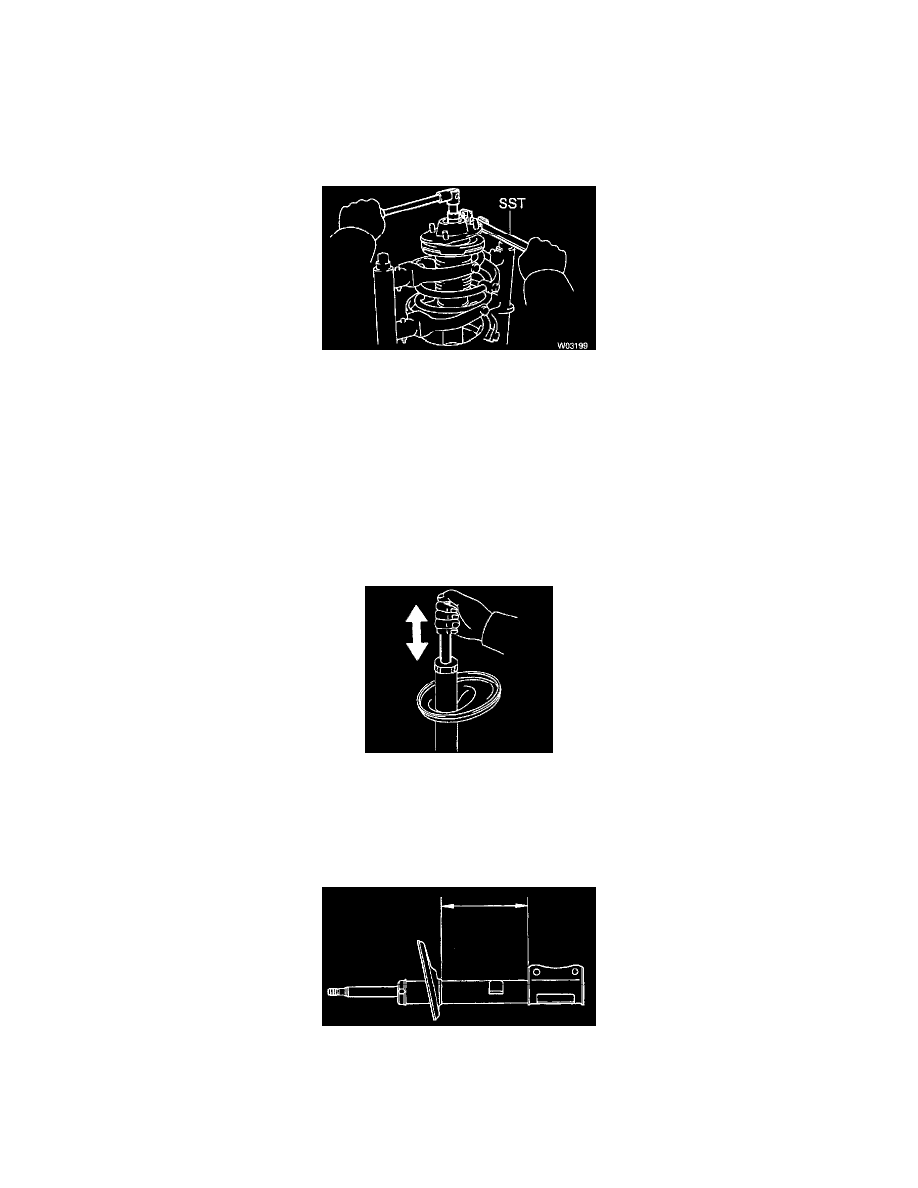

c. Using SST to hold the suspension support, remove the nut.

SST 09729-22031

d. Remove these parts from the shock absorber:

-

Suspension support

-

Bearing

-

Spring upper seat

-

Upper insulator

-

Coil spring

-

Lower insulator

-

Spring bumper

INSPECTION

INSPECT SHOCK ABSORBER

Compress and extend the shock absorber rod and check that there is no abnormal resistance or unusual operation sound.

NOTICE:  When discarding the shock absorber, see DISPOSAL.

DISPOSAL

1. FULLY EXTEND SHOCK ABSORBER ROD
2. DRILL HOLE TO REMOVE GAS FROM CYLINDER

Using a drill, make a hole in the cylinder as shown in the illustration to remove the gas inside.

CAUTION:  The discharged gas is harmless, but be careful of chips which may fly up when drilling.
