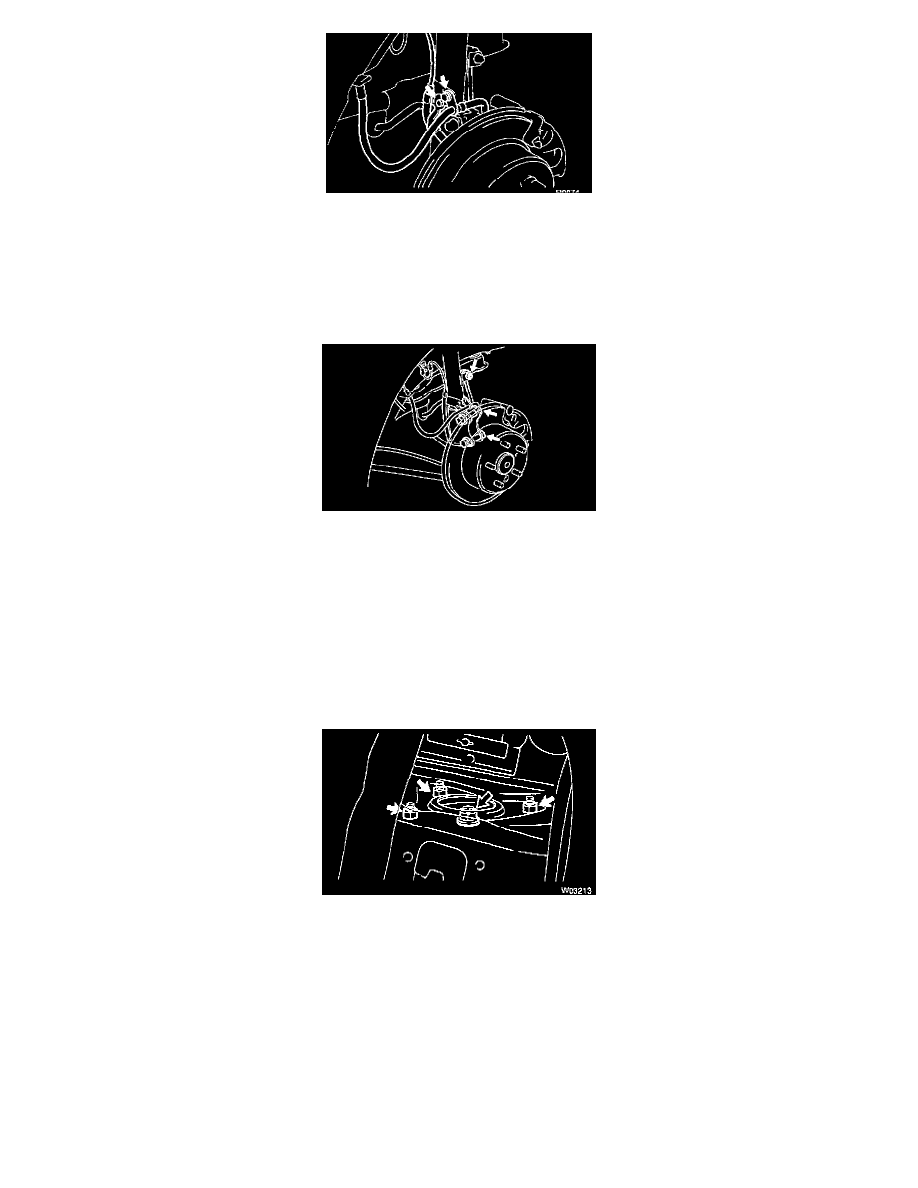

3. REMOVE FLEXIBLE HOSE AND ANTI-LOCK BRAKE SYSTEM (ABS) SPEED SENSOR WIRE HARNESS (w/ ABS) FROM SHOCK

ABSORBER
Remove the 2 bolts, flexible hose bracket and ABS wire harness clamp.

Torque:

Flexible hose: 29 Nm (300 kgf-cm, 22 ft. lbs.)
ABS wire: 5.5 Nm (56 kgf-cm, 49 inch lbs.)

4. DISCONNECT STABILIZER BAR LINK FROM SHOCK ABSORBER
5. REMOVE SHOCK ABSORBER WITH COIL SPRING

a. Loosen the 2 nuts on the lower side of the shock absorber.

Torque:

Reused nut: 196 Nm (2,000 kgf-cm, 145 ft. lbs.)
New nut: 255 Nm (2,600 kgf-cm, 188 ft. lbs.)

HINT:  At the time of installation, coat the nut's threads with engine oil.

b. Support the rear axle carrier with a jack.

c. Remove the cap.
d. Loosen the nut in the middle of the suspension support.

NOTICE:  Do not remove it.

Torque: 49 Nm (500 kgf-cm, 36 ft. lbs.)

e. Remove the 3 nuts of the suspension support.

Torque: 39 Nm (400 kgf-cm, 29 ft. lbs.)

f.

Lower the rear axle carrier and remove the 2 bolts.

g. Remove the shock absorber with the coil spring.
