Timing Belt: Service and Repair
Timing Belt Installation

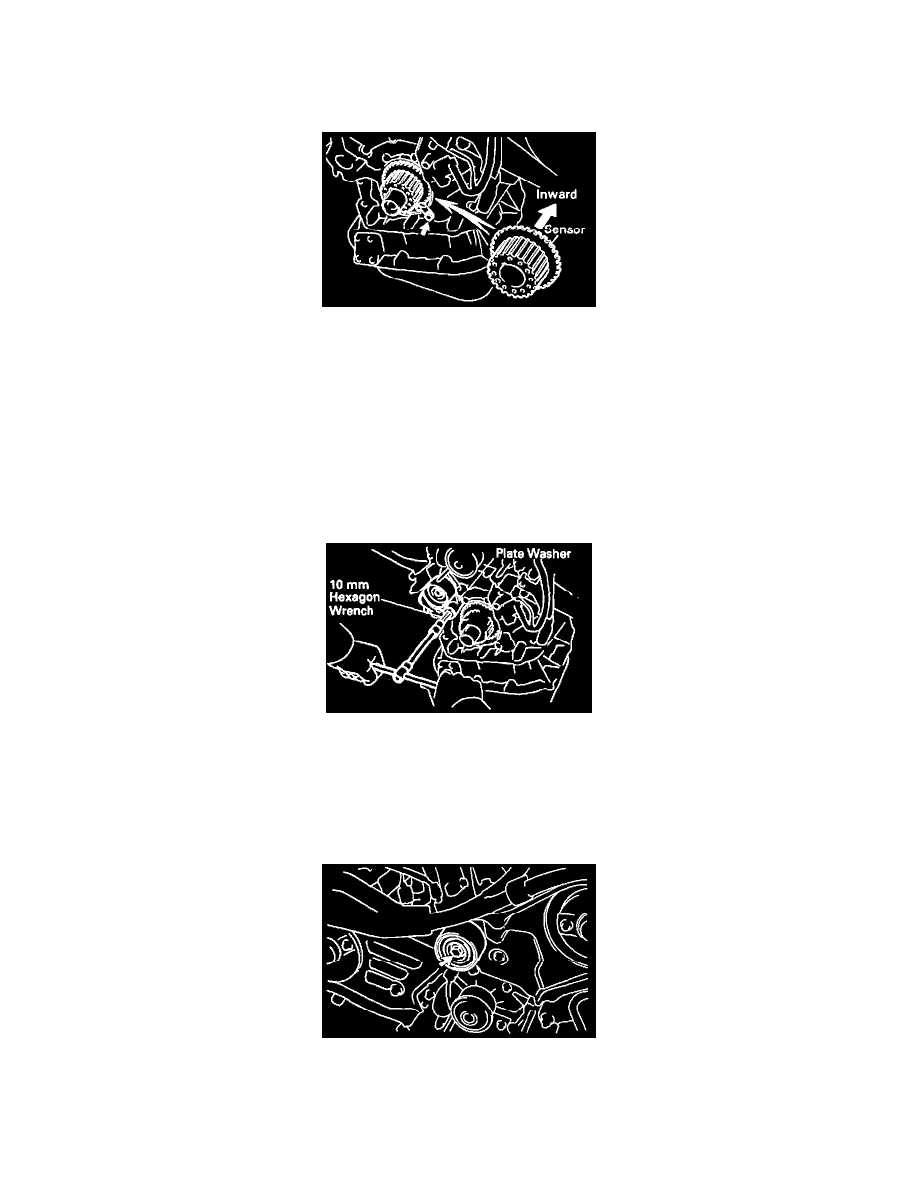

1. INSTALL CRANKSHAFT TIMING PULLEY

(a) Align the pulley set key with the key groove of the timing pulley, and slide on the timing pulley.

(b) Install the timing pulley, facing the sensor side inward.

NOTICE: Do not scratch the sensor part of the crankshaft timing pulley.

(c) Install the timing belt plate with the bolt.

Torque: 8 Nm (80 kgf-cm, 69 in-lb)

2. INSTALL NO.1 IDLER PULLEY

(a) Apply adhesive to to or three threads of the pivot bolt.

Adhesive: Part No.08833-00080, THREE BOND 1344, LOCTITE 242 or equivalent

(b) Using a 10 mm hexagon wrench, install the plate washer and idler pulley with the pivot bolt.

Torque: 34 Nm (350 kgf-cm, 25 ft-lb)

(c) Check that the pulley bracket moves smoothly.

3. INSTALL NO.2 IDLER PULLEY

(a) Install the idler pulley with the bolt.

Torque: 43 Nm (440 kgf-cm, 32 ft-lb)

(b) Check that the idler pulley moves smoothly.
