Thermal Vacuum Valve - EVAP: Testing and Inspection

THERMAL VACUUM VALVE (TVV) INSPECTION

1. DRAIN ENGINE COOLANT
2. REMOVE TVV FROM INTAKE MANIFOLD

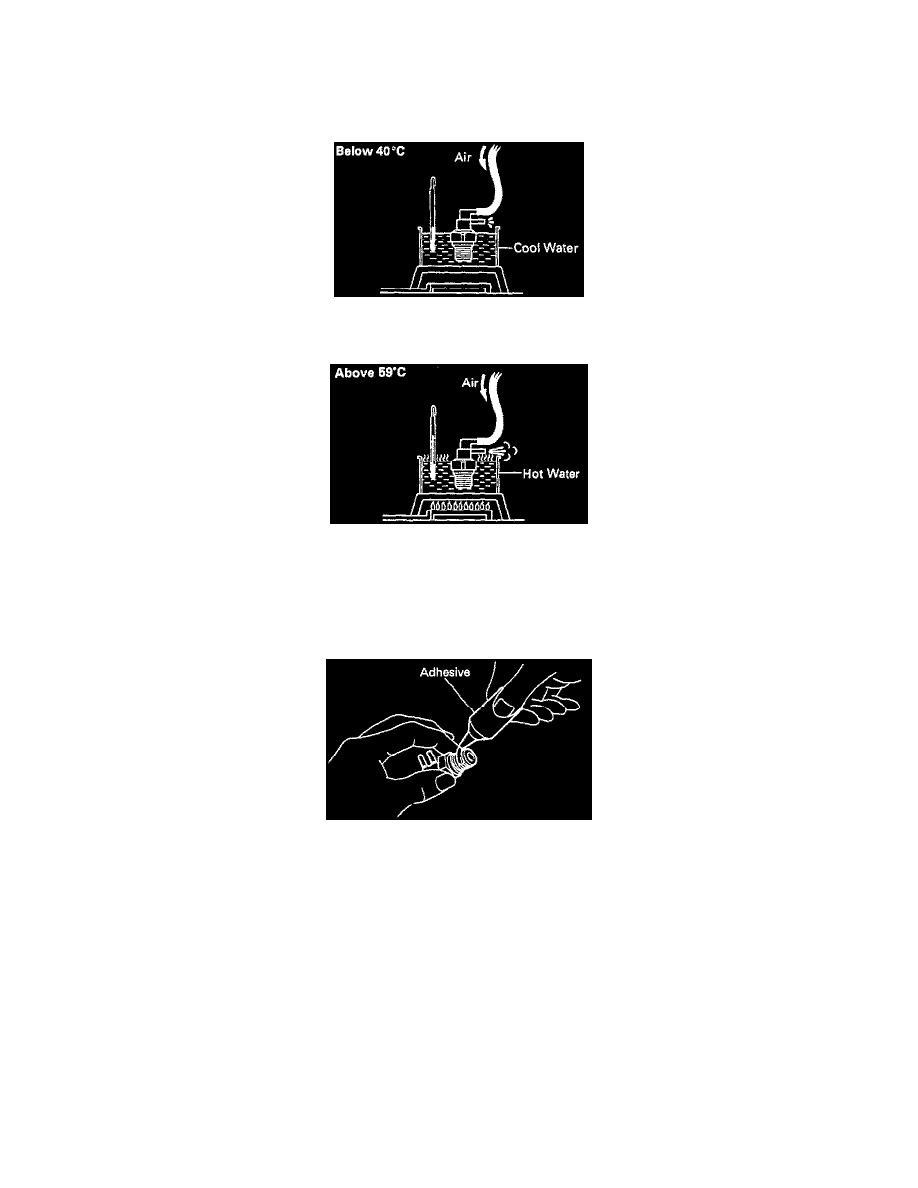

3. INSPECT TVV OPERATION

-

Cool the TVV to below 4O°C (104°F) with cool water.

-

Check that air does not flow from the upper port to lower port.

-

Heat the TVV to above 59°C (138°F) with hot water.

-

Check that air flows from the upper port to lower port.

-

If operation is not as specified, replace the TVV.

4. REINSTALL TVV

-

Apply adhesive to 2 or 3 threads of the TVV, and install it.
-

Adhesive: Part No. 08833-00070, THREE BONE) 1324 or equivalent

Torque: 30 Nm (305 kgf.cm. 22 ft.lb)

5. REFILL WITH ENGINE COOLANT
