Connect SST (union and hose) to the injector, and hold the injector and union with SST (clamp).

-

Put the injector into the graduated cylinder.
HINT: Install a suitable vinyl hose onto the injector to prevent gasoline from splashing out.

-

Remove the fuse cover on the instrument panel.

-

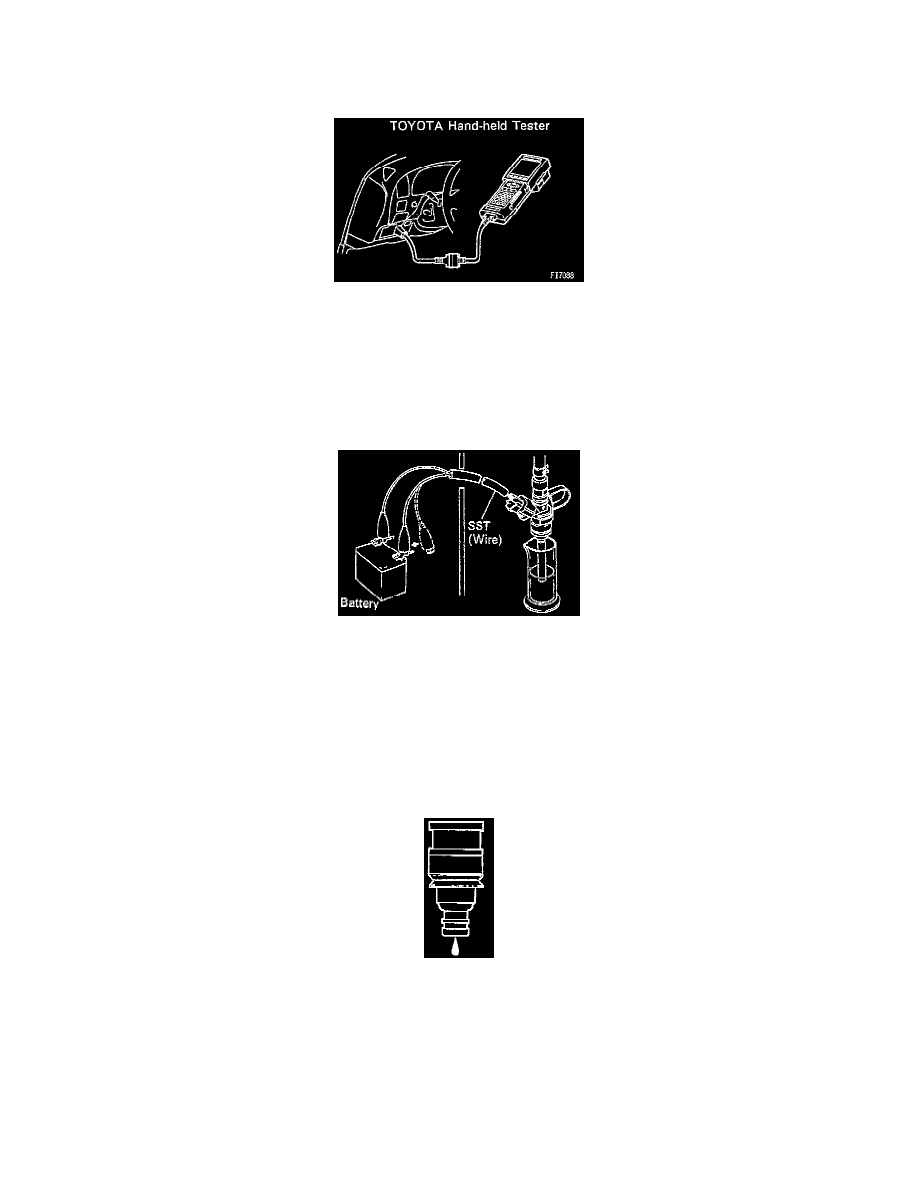

Connect the Toyota hand-held tester to the DLC3.

-

Turn the ignition switch ON and Toyota hand-held tester main switch ON.
NOTICE: Do not start the engine.

-

Select the active test mode on the Toyota hand-held tester.

-

Refer to the Toyota hand-held tester operator's manual for further details.

-

If you have no Toyota hand-held tester, connect a wire from the fuel pump connector terminal 4 to the positive (+) battery terminal and another
wire from the fuel pump connector terminal 5 to the negative (-) battery terminal.

-

Connect SST (wire) to the injector and battery for 15 seconds. and measure the injection volume with a graduated cylinder.
-

SST 09842-30070 - Injector test wire.

-

Test each injector 2 or 3 times.

Volume: 56 - 69 cc (3.4 - 4.2 cu in.) per 15 secs.
Difference between each injector: 6 cc (0.4 cu in.) or less

-

If the injection volume is not as specified, replace the injector.

2. INSPECT LEAKAGE

-

In the condition above, disconnect the test probes of SST (wire) from the battery and check the fuel leakage from the injector.

Fuel leakage: 1 drop or less per minute

-

Disconnect the negative (-) terminal cable from the battery.

-

Remove SST.
-

SST 09268-41046, 09842-30070

-

Reinstall the fuel pressure regulator to the delivery pipe.

Torque: 8 Nm (80 kgf.cm, 69 in.lb)
