Impact Sensor: Service and Repair
Center Airbag Sensor

CENTER AIRBAG SENSOR ASSEMBLY REMOVAL AND INSTALLATION

NOTICE:
-

Do not open the cover or the case of the ECU and various computers unless absolutely necessary. (If the IC terminals are touched, the IC may be
destroyed by static electricity.)

-

Never use SRS parts from another vehicle. When replacing parts, replace with new parts.

-

Never reuse the center airbag sensor assembly Involved in a collision when the airbag has deployed.

-

Never repair a sensor in order to reuse it.

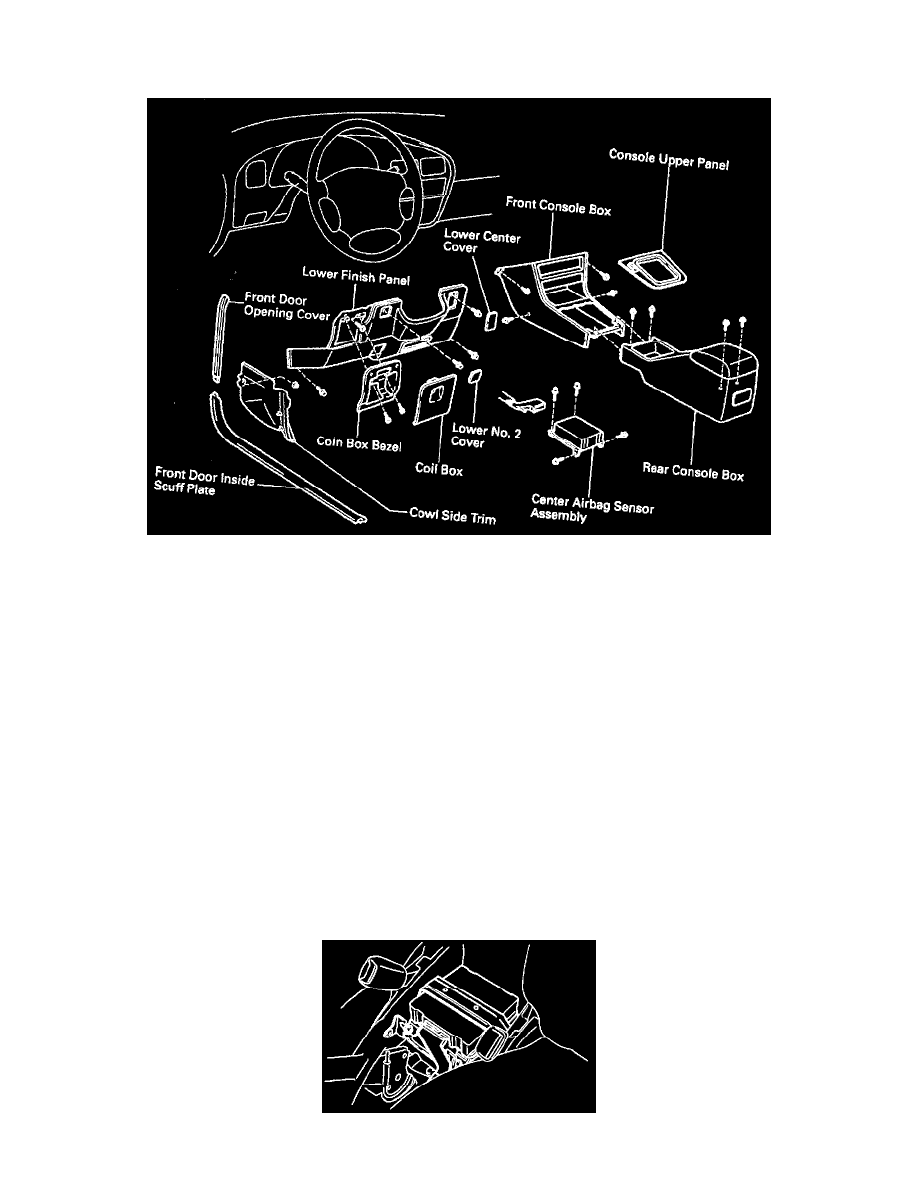

1. Remove these parts.

-

Front door inside scuff plate

-

Front door opening cover

-

Cowl side trim

-

Coin box

-

Coin box bezel

-

Lower center cover

-

Lower No.2 cover

-

Lower finish panel

-

Console upper panel

-

Rear console box

-

Front console box

2. Remove and install center airbag sensor assembly.
