Steering Gear: Service and Repair
Disassembly and Assembly

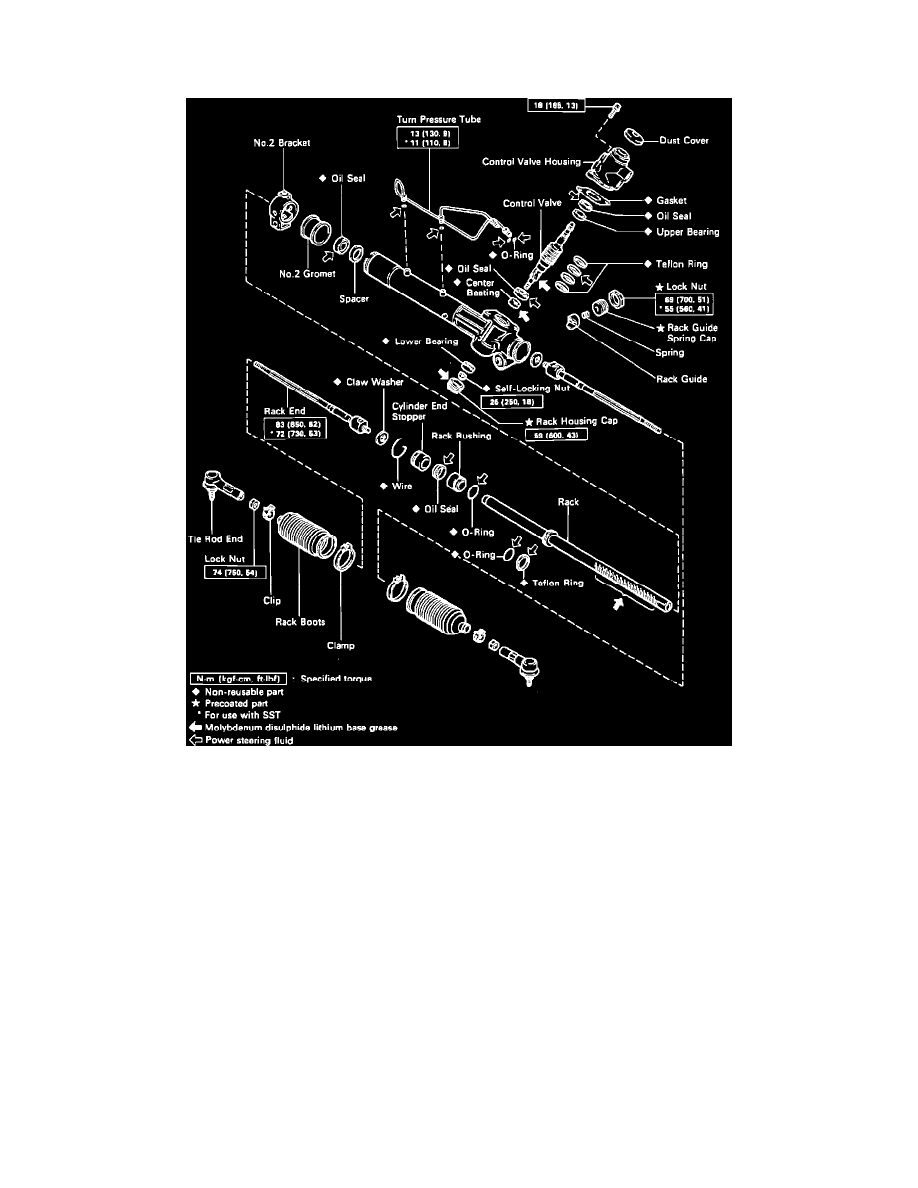

Fig. 5  Exploded View Of Power Steering Gear. 1992 Camry

Disassembly

1.

Position rack in suitable soft jawed vise.

2.

Using suitable tool, remove turn tubes and O-rings, Fig. 5.

3.

Loosen tie rod end locknut, then place installation alignment marks on tie rod end and rack end, remove tie rod end.

4.

Remove back boots. Do not damage rack boots or rack housing.

5.

Unstake claw washers, then using suitable tool, remove rack ends, mark right and left rack ends and remove claw washers.

6.

Using suitable tool, remove rack guide spring cap locknut.

7.

Using suitable tool, remove rack guide spring cap.

8.

Remove rack guide spring, rack guide and seat.

9.

Remove rack housing cap.

10.

Using suitable tool to hold control valve, remove self locking nut.

11.

Remove control valve housing dust cover, place installation alignment marks on valve and rack housing, remove valve housing, valve and rack
housing gasket.

12.

Tap out control valve and oil seal.

13.

Place installation alignment marks on No. 2 bracket and rack housing, then using suitable screwdriver, pry No. 2 bracket clasp apart, remove
bushing and bracket.

14.

Using suitable tool, turn cylinder end stopper clockwise until wire end comes out, then turn cylinder end stopper counterclockwise and remove
wire.

15.

Using suitable brass bar, tap out rack with rack bushing and remove O-ring.

16.

Using suitable tool and brass bar, drive out oil seal and spacer.
