5. After having finished the connection, check if the pipe and the connector are securely connected by pulling them.
6. Check if there is any fuel leakage.

h. Observe these precautions when handling nylon tube.

1. Pay attention not to turn the connected part of the nylon tube and the quick connector with force when connecting them.
2. Pay attention not to kink the nylon tube.
3. Do not remove the EPDM protector on the outside of the nylon tube.
4. Must not close the piping with the nylon tube by bending it.

i.

Check that there are no fuel leaks after doing maintenance anywhere on the fuel system.

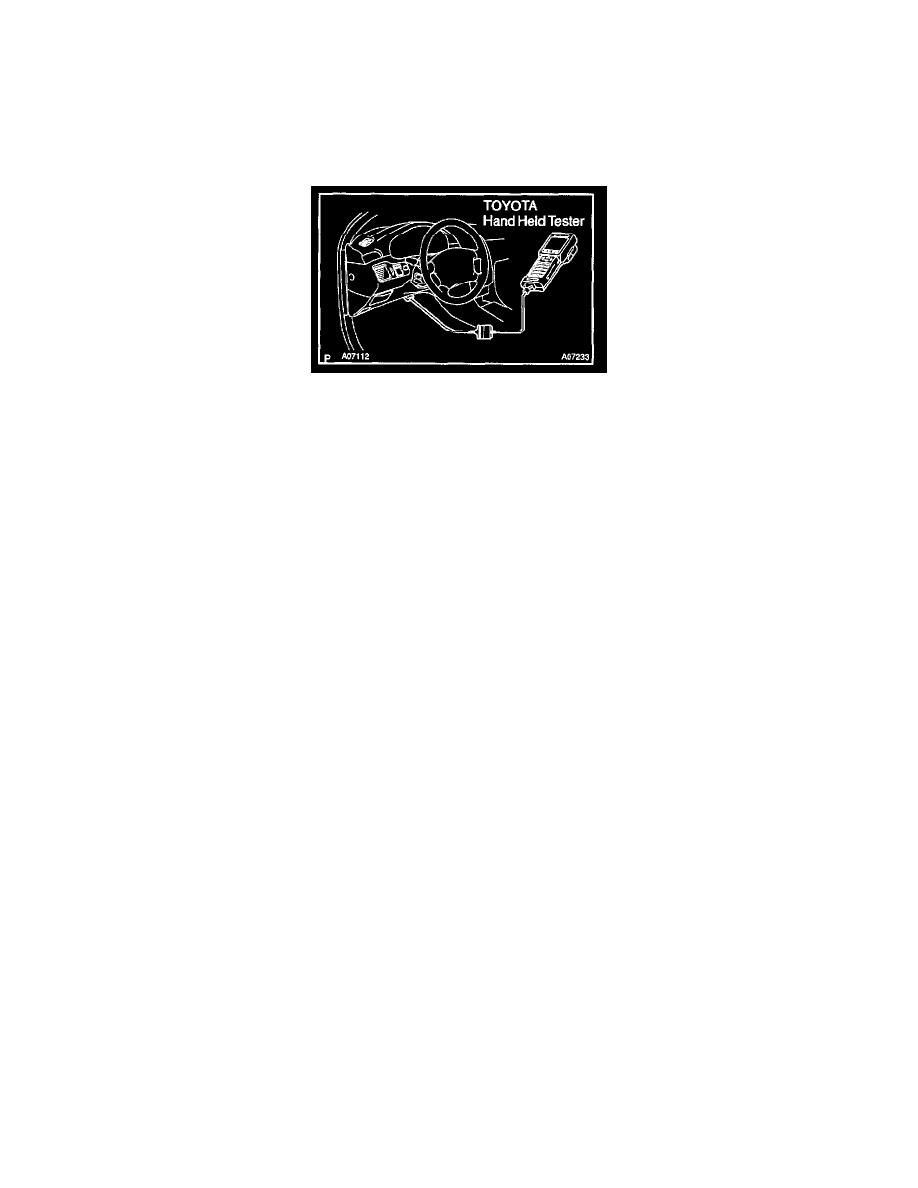

1. Connect a TOYOTA hand-held tester to the DLC3.
2. Turn the ignition switch ON and push TOYOTA hand-held tester main switch ON.

NOTE: Do not start the engine.

3. Select the active test mode on the TOYOTA hand- held tester.
4. Please refer to the TOYOTA hand-held tester operator's manual for further details.
5. If you have no TOYOTA hand-held tester, connect the positive (+) and negative (-) leads from the battery to the fuel pump connector.
6. heck that there are no leaks from any part of the fuel system.
7. Turn the ignition switch to LOCK.
8. Disconnect the TOYOTA hand-held tester from the DLC3.
