Variable Valve Timing Actuator: Testing and Inspection
Component Inspection

INSPECTION

CAMSHAFT TIMING OIL CONTROL VALVE ASSY

a. Resistance inspection.

1. Using an ohmmeter, measure the resistance between the terminals.

Resistance: 6.9 - 7.9 ohms at 20°C (68°F)

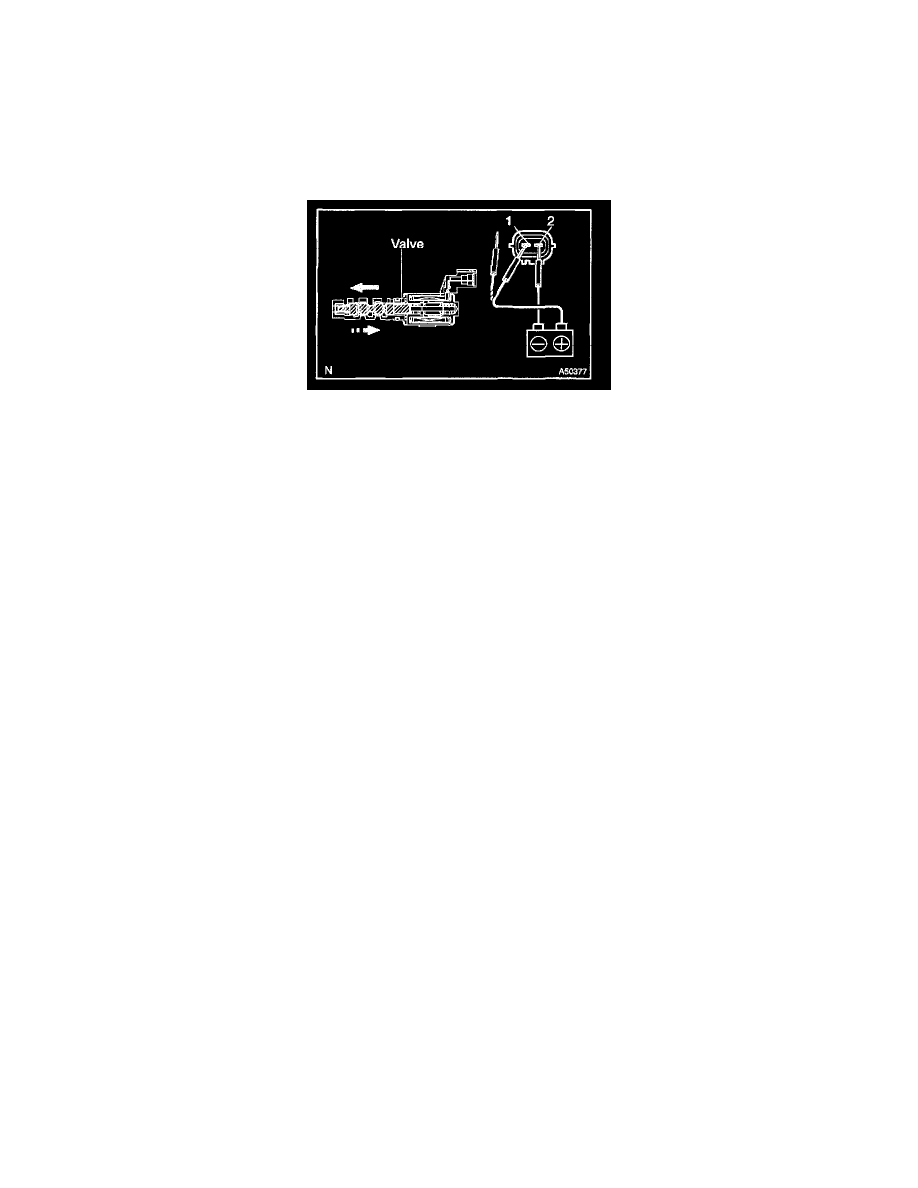

b. Movement inspection.

1. Connect the positive (+) lead from the battery to terminal 1 and negative (-) lead to terminal 2, and check the movement of the valve.

NOTE:  Confirm the valve does not adhere.

HINT:  Bad returning of the valve by entrance of foreign objects causes subtle pressure leak to the advanced direction. Then, DTC can be
detected.
