Coolant: Service and Repair

REPLACEMENT

HINT:  For replacing the heater parts such a heater core or heater hose, refer to Air Conditioning Unit Installation.

1. DRAIN ENGINE COOLANT

a. Remove the reservoir cap.

CAUTION:  To avoid the danger of being burned, do not remove the reservoir cap while the engine and radiator are still hot, as fluid
and steam can be blown out under pressure.

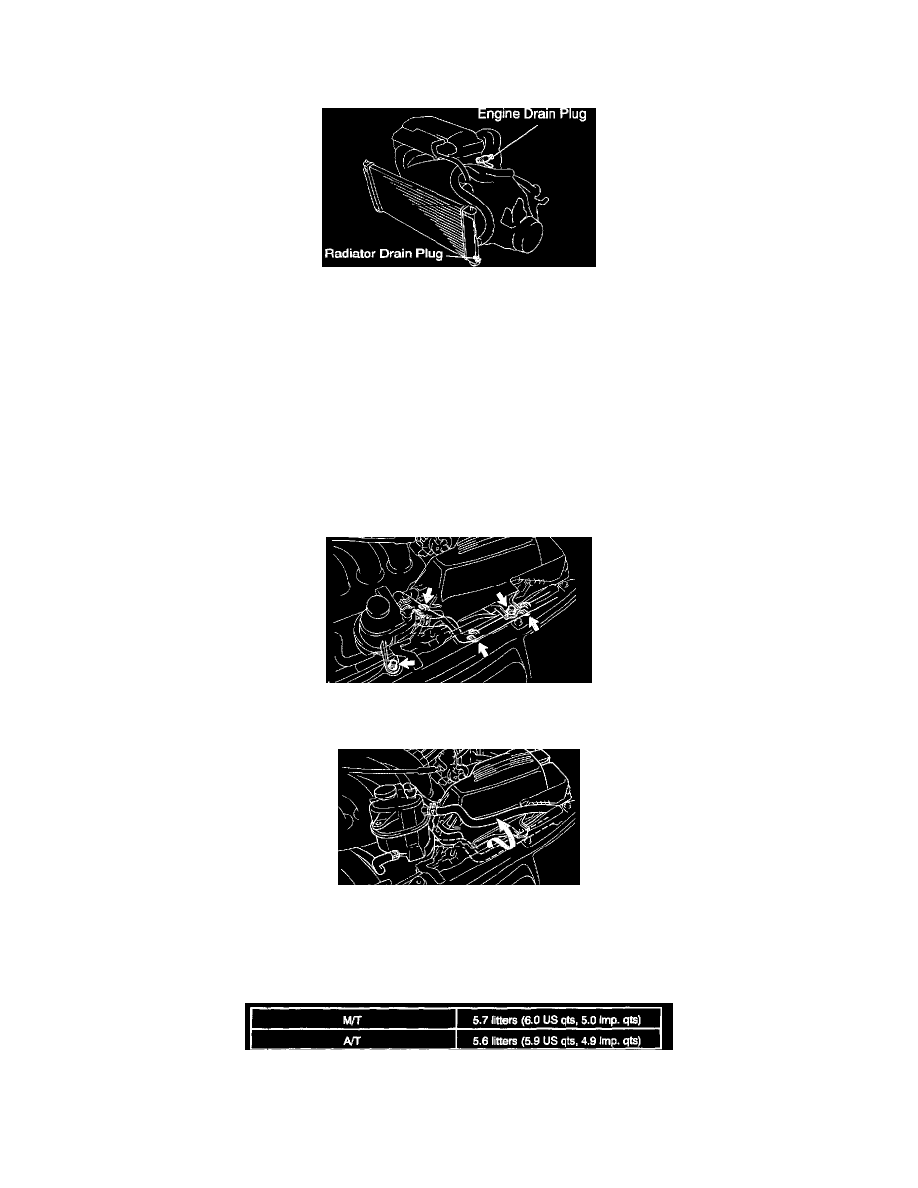

b. Loosen the radiator drain plug (in the left under side of the radiator tank) and engine drain plug on the engine coolant drain union (on the left

rear of the cylinder block), and drain the coolant.

c. Close the drain plugs.

Torque: 12.7 Nm (130 kgf-cm, 9 ft. lbs.) for engine

2. FILL ENGINE COOLANT

a. Remove the upper front fender apron seal and upper radiator support seal.

b. Remove the 2 bolts.
c. Disconnect the 3 clamps and 2 hoses, then place hoses on air cleaner case.

d. Lift the engine coolant reservoir and hook it on a hood latch to fix.
e. Remove the bleeder plug.
f.

Slowly fill the cooling system with coolant.

Capacity

1ZZ-FE
