INSTALL NEW CLIPS
Install new clips onto the glass

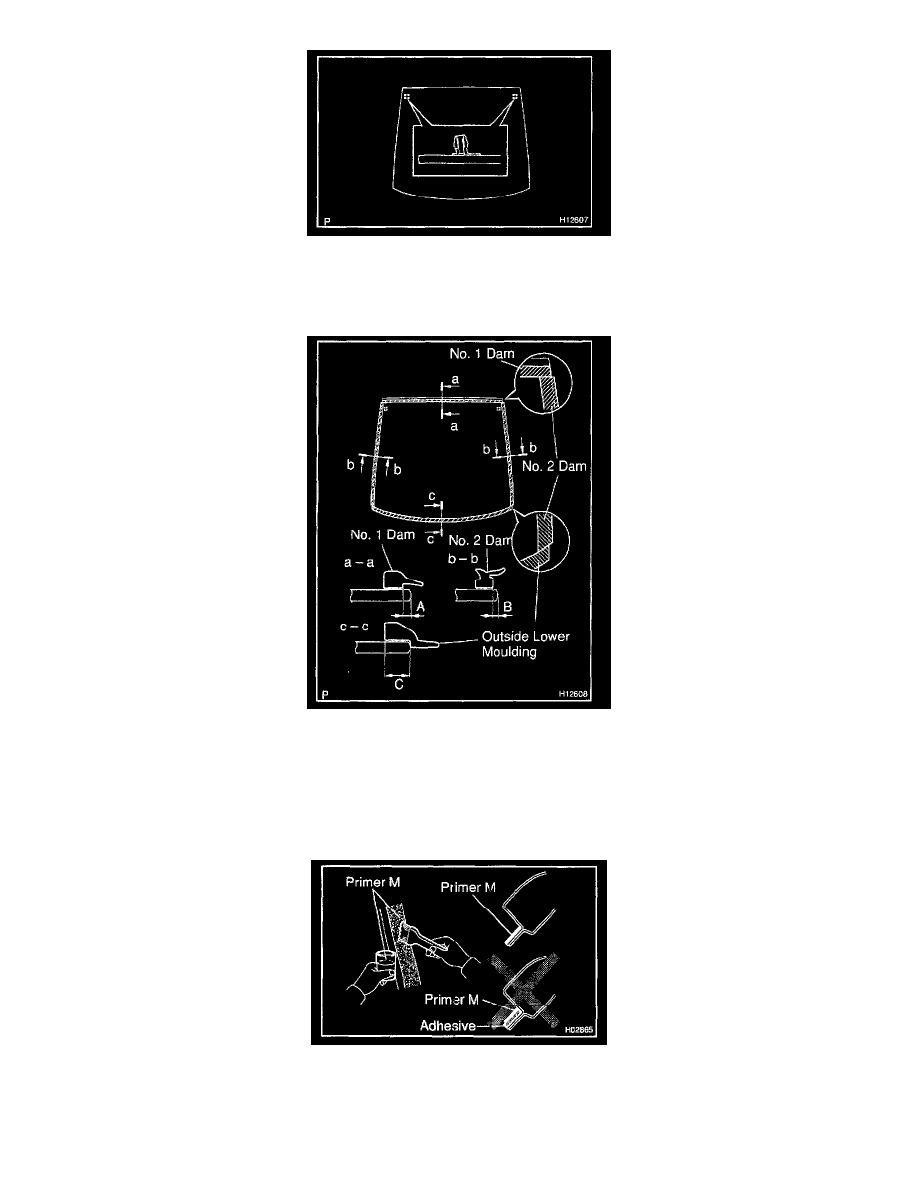

4. INSTALL NEW DAMS AND OUTSIDE LOWER MOULDING

Install new lams and outside lower moulding with adhesive tape as shown in the illustration.

A: 2.5 mm (0.098 in.)
B: 1.7 mm (0.067 in.)
C: 7.5 mm (0.295 in.)

5. COAT CONTACT SURFACE OF BODY WITH PRIMER "M"

Using a brush, coat Primer M to the exposed part of body on the vehicle side.

NOTE:
-

Allow 3 minutes or more to dry the primer coated surface.

-

Do not coat Primer M to the adhesive.
