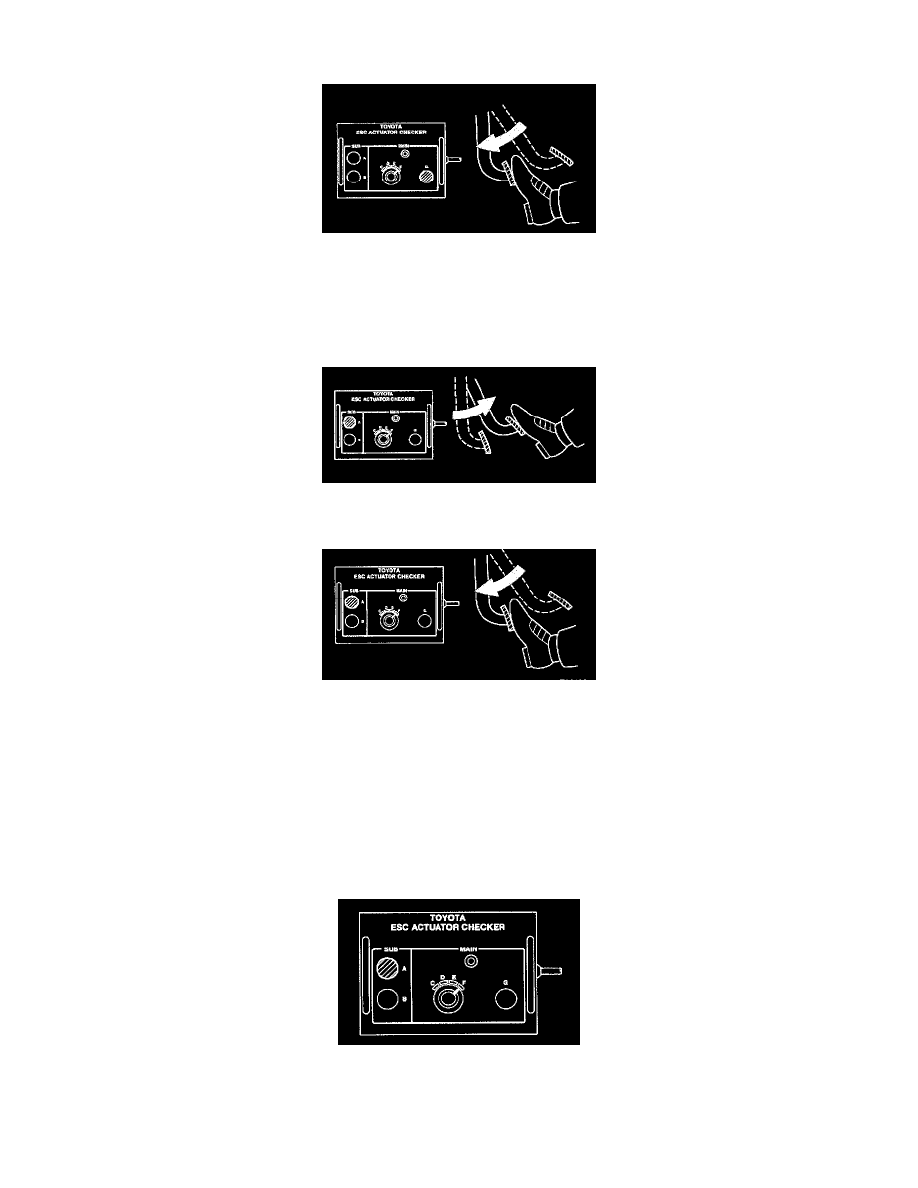

b. Turn select switch of the actuator checker to the "F" position.
c. Push and hold in the "A" switch for a few seconds. Make sure that you can hear the motor running.

d. Depress the brake pedal and hold it until step (g) is completed.
e. Push and hold in the "G" switch for a few seconds, and check that the brake pedal does not go down.

NOTICE:  Do not keep the "G" switch pushed down for more than 10 seconds.

f.

Release the "G" switch and check that the pedal goes down.

g. Push the "A" switch and check that the pedal returns.
h. Release the brake pedal.

i.

Push and hold in the "A" switch for a few seconds.

j.

Depress the brake pedal and hold it for about 15 seconds.
As you hold the pedal down, push the "A" switch for a few seconds and check that the brake pedal does not pulsate.

k. Release the brake pedal.

11. INSPECT FOR OTHER WHEELS

a. Turn the selector switch to "E" position (for front RH wheel).
b. Repeating (c) to (I) to the step 4, check the actuator operation similarly.
c. Similarly, inspect "front LH" and "rear RH" wheel.

HINT:  When inspecting the "front LH" wheel, push the "B" switch instead of the POWER SWITCH. This makes it possible to inspect
wherever the selector switch position indicates.

12. PUSH MOTOR SWITCH

a. Push and hold in the "A" switch for a few seconds.
b. Stop the engine.

13. DISCONNECT ACTUATOR CHECKER (SST) FROM ACTUATOR

a. Disconnect the actuator checker (SST) and 3 sub-wire harness (SST) from the actuator.
