Intake 0.10 - 0.16 mm (0.0039 - 0.0063 inch)
Exhaust 0.24 - 0.30 mm (0.0094 - 0.0118 inch)

b. Turn the crankshaft 1 revolution (360°) and align the mark (See procedure in step 2).

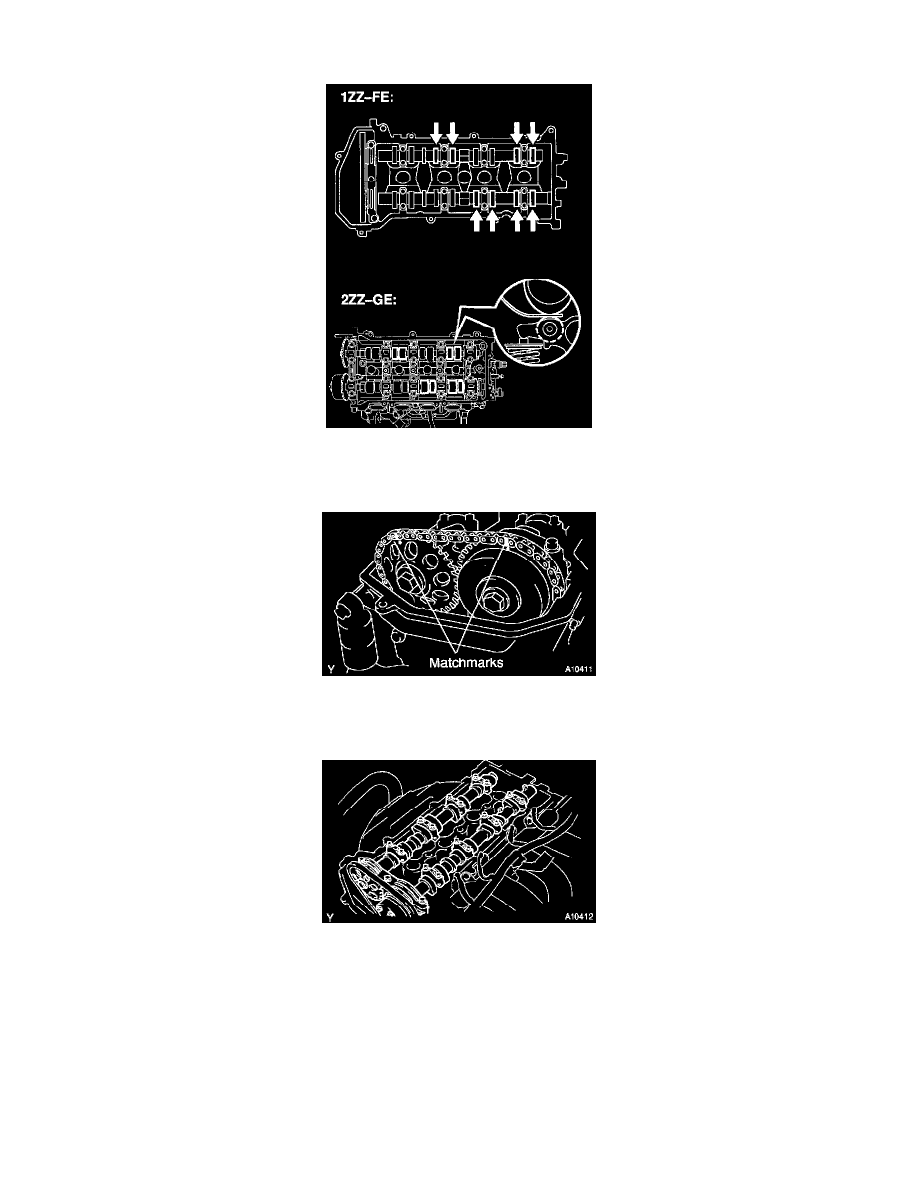

c. Check only the valves indicated as shown. Measure the valve clearance (See procedure in step (a)).

4. 1ZZ-FE: ADJUST VALVE CLEARANCE

a. Set the No. 1 cylinder to the TDC/compression (See procedure in step 2).
b. Place matchmarks on the timing chain and camshaft timing sprockets.
c. Remove the 2 bolts and chain tensioner.

d. Remove the camshaft and timing sprocket assemblies.

1. 19 camshaft bearing cap bolts
2. 9 camshaft bearing caps (No. 1 & No. 3)
3. Exhaust camshaft and timing sprocket assembly
4. Intake camshaft and timing sprocket assembly

HINT:  When holding the timing chain, disconnect the timing chain from the camshaft timing sprocket.
