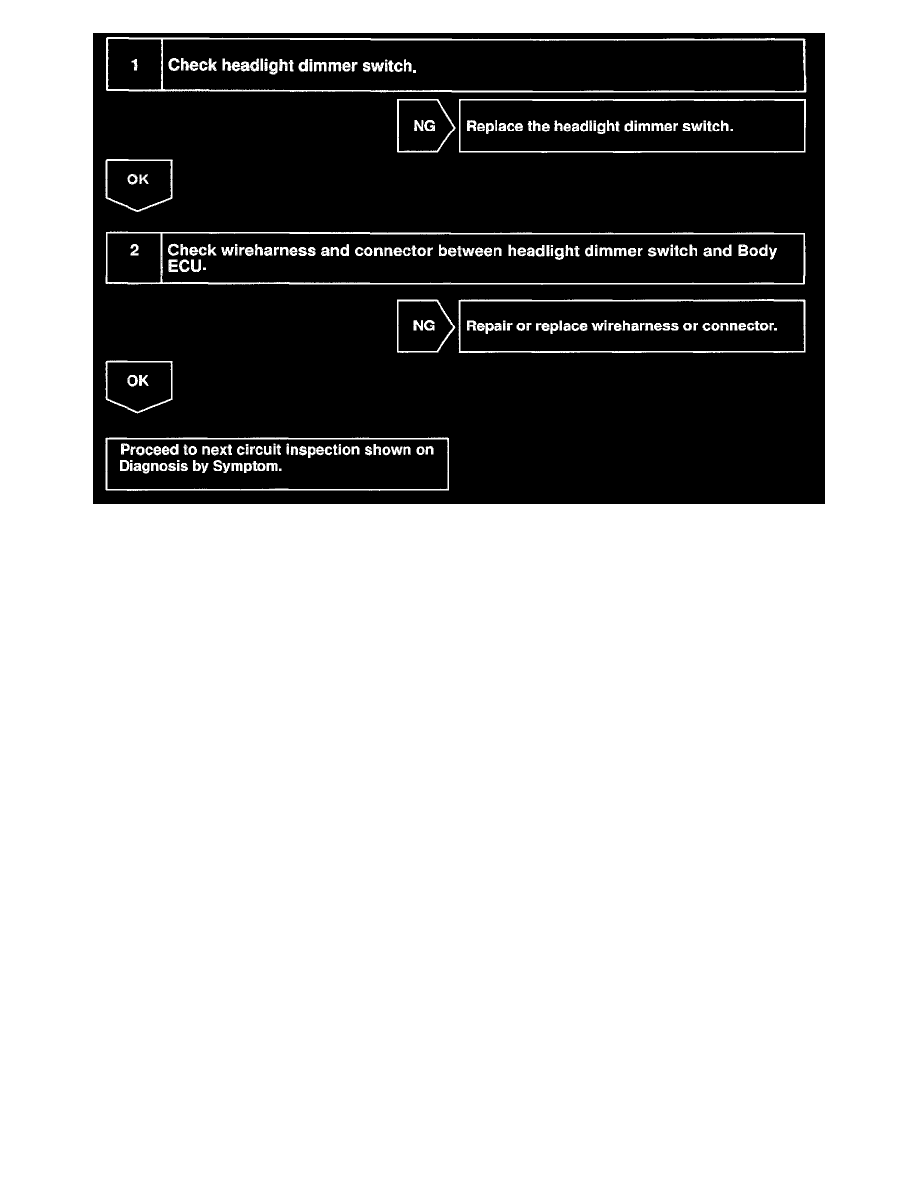

Steps 1 - 2

INSPECTION PROCEDURE

Headlight Relay Circuit

CIRCUIT DESCRIPTION

Head light relay will be "ON" by operating the headlight switch. The transistor which activates the headlight relay has two sorts: one activates directly by
the headlight switch for fail safe and the other activates by CPU the one that activates by CPU has two systems and prevents the headlight from turning
off at the time of one system trouble in the automatic operation circuit.
