INSPECT SUPPLEMENTAL RESTRAINT SYSTEM

a. Do a diagnostic system check.

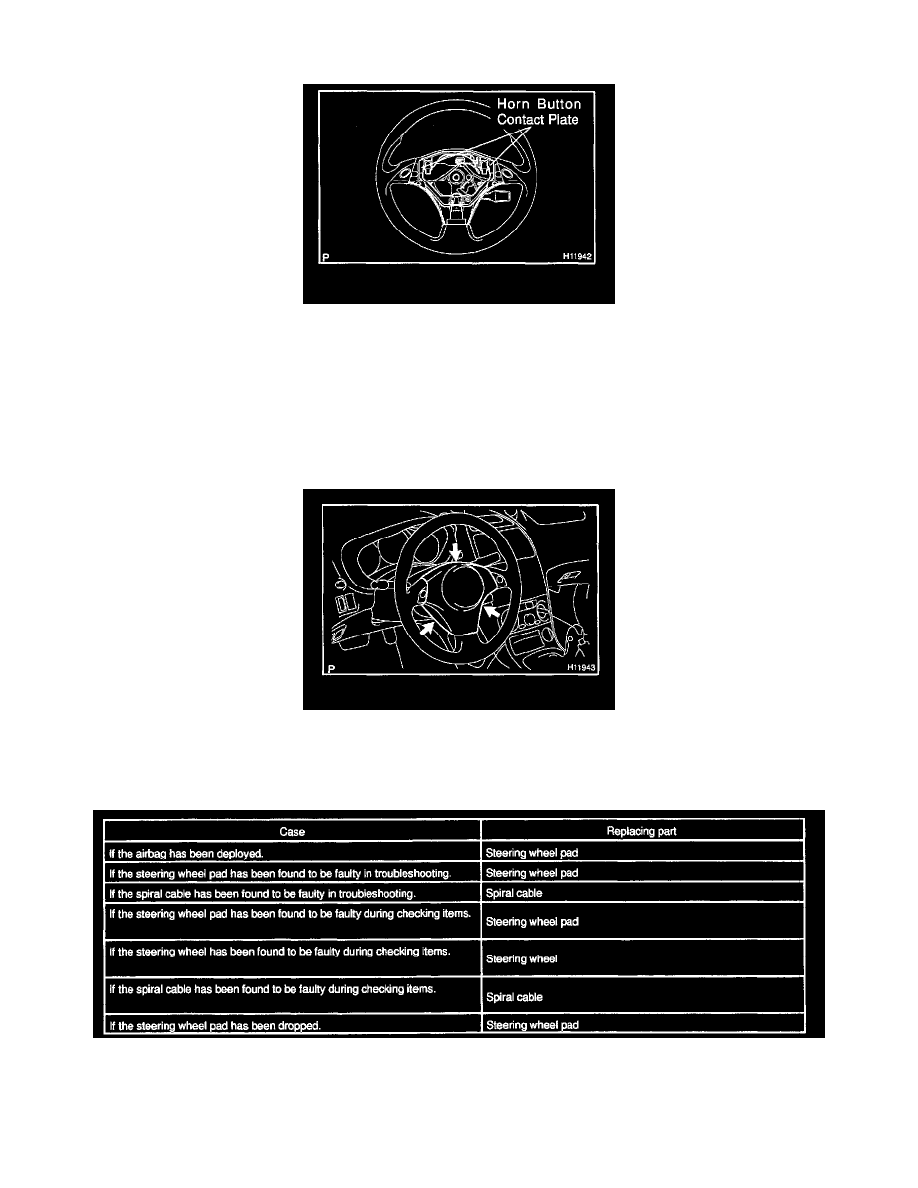

b. Do a visual check which includes the following items with the steering wheel pad (with airbag) removed from the vehicle.

-

Check the deformation on the horn button contact plate of the steering wheel.

-

Check the damage on the spiral cable connector and wire harness.

CAUTION:  Be sure to follow the correct procedure, for removal and installation of the steering wheel pad.

HINT:
-

If the horn button contact plate of the steering wheel is deformed, never repair it. Always replace the steering wheel assembly with a new
one.

-

There should be no interference between the steering wheel pad and steering wheel, and the clearance should be uniform all the way
around when the new steering wheel pad is installed on the steering wheel.

REPLACEMENT REQUIREMENTS

In the cases shown in the image, replace the steering wheel pad, steering wheel or spiral cable.

CAUTION:  Be sure to follow the correct procedure for removal and installation of the steering wheel pad.

AIRBAG HARNESS
