4. INSTALL OIL SEAL

(a) Coat a new oil seal lip with power steering fluid.
(b) To prevent oil seal lip damage, wind vinyl tape on the steering rack end, and apply power steering fluid.
(c) Install the oil seal by pushing it into the rack housing without tilting.

NOTICE:
^

Make sure that the oil seal is installed facing in the correct direction.

^

Be careful not to damage the oil seal lip.

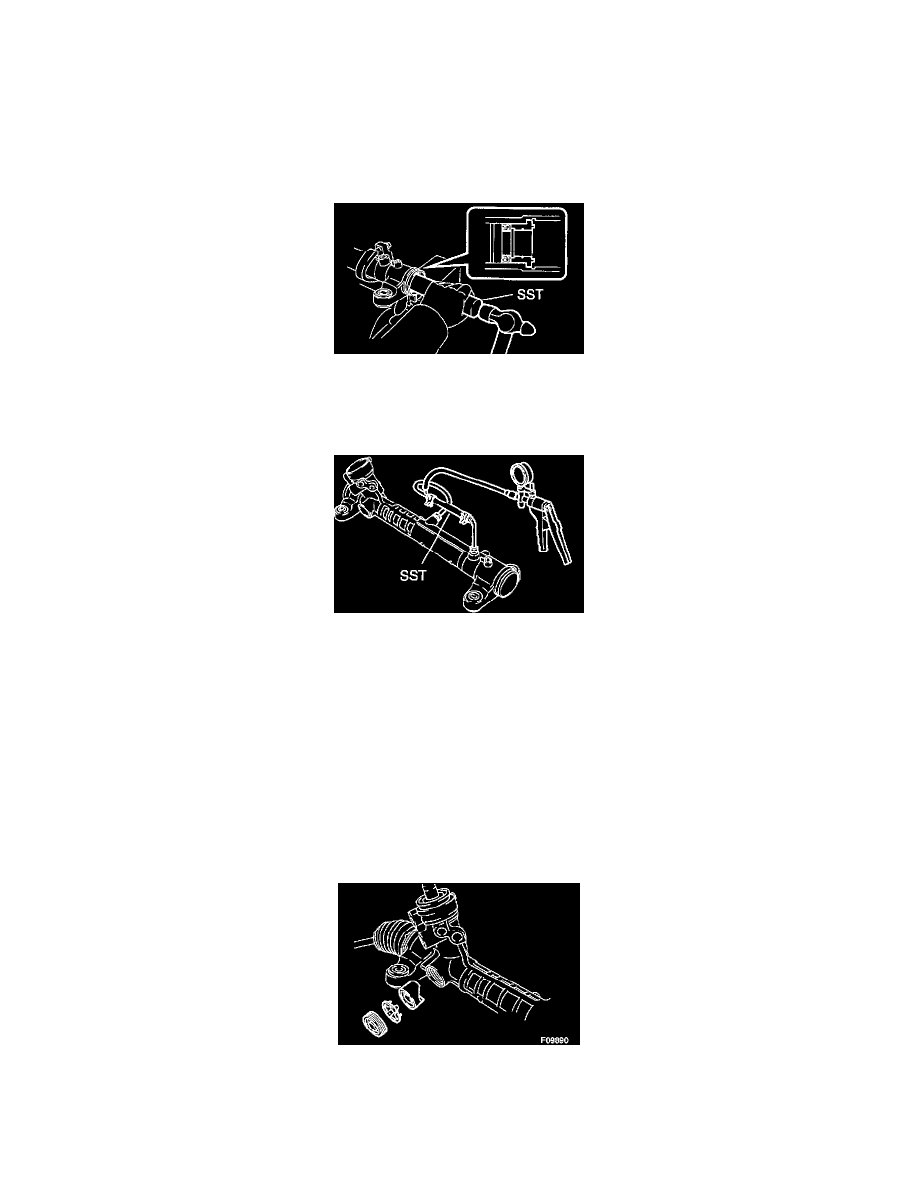

5. INSTALL CYLINDER END STOPPER

(a) Using SST and a hammer, drive in the cylinder end stopper.

SST 09612-22011

(b) Using snap ring pliers, install a new snap ring to the rack housing.

6. AIR TIGHTNESS TEST

(a) Install SST to the rack housing.

SST 09631-12071

(b) Apply 53 kPa (400 mm Hg, 15.75 inch Hg) of vacuum for about 30 seconds.
(c) Check that there is no change in the vacuum.
If there is a change in the vacuum, check the installation of the oil seals.

7. INSTALL CONTROL VALVE ASSEMBLY

NOTICE:  Be careful not to damage the teflon rings and oil seal lips.

8. INSTALL RACK HOUSING CAP

(a) Coat a new O-ring with power steering fluid, and install it to the rack housing cap.
(b) install the rack housing cap.

Torque: 74 Nm (750 kgf-cm, 54 ft. lbs.)

9. INSTALL RACK GUIDE SUB-ASSEMBLY, CONICAL SPRING WASHER AND RACK GUIDE SPRING CAP

(a) Install the rack guide sub-assembly and conical spring washer.
(b) Apply sealant to 2 or 3 threads of the rack guide spring cap.

Sealant: Part No. 08833-00080, THREE BOND 1344, LOCTITE 242 or equivalent

(c) Temporarily install the rack guide spring cap.
