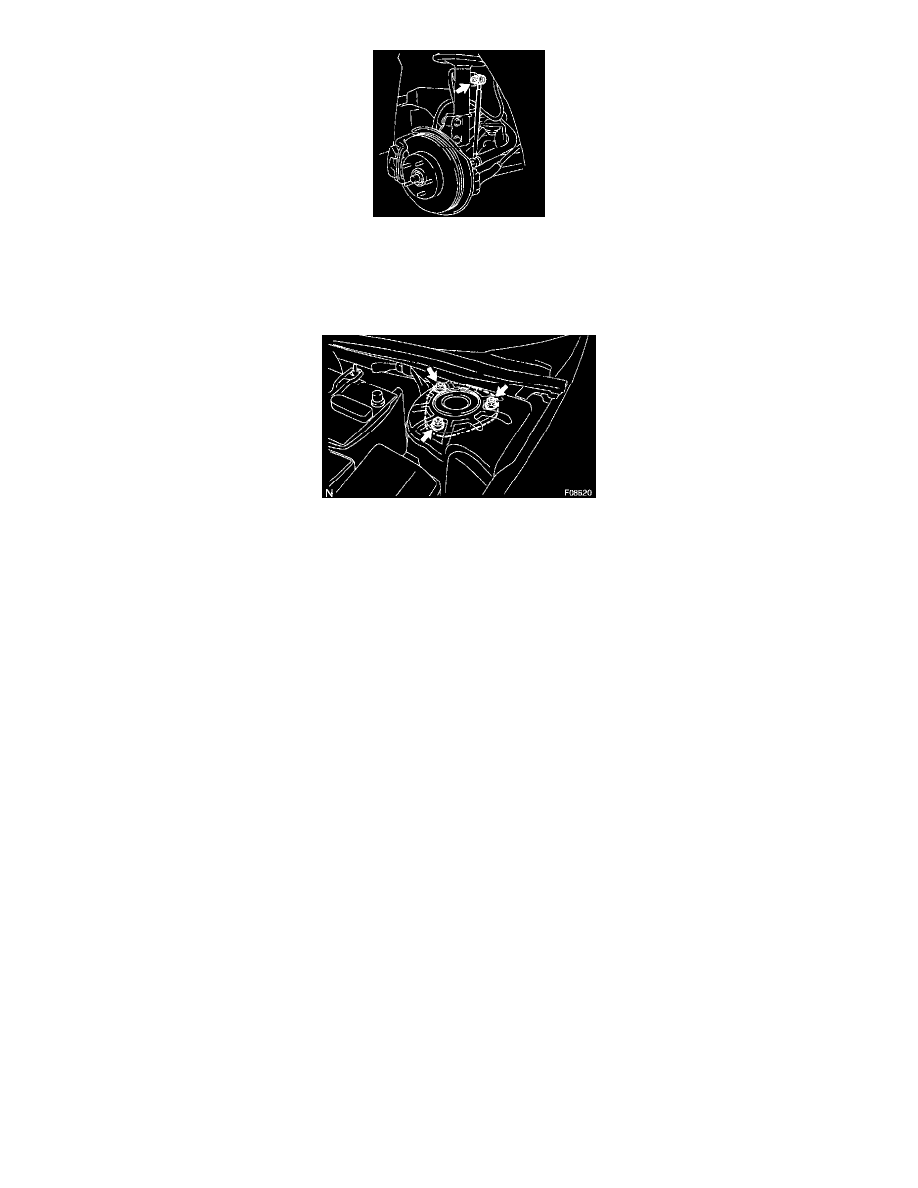

4. DISCONNECT STABILIZER BAR LINK

Remove the nut and disconnect the stabilizer bar link from the shock absorber.
Torque: 44 Nm (449 kgf-cm, 32 ft. lbs.)

HINT:  If the ball joint turns together with the nut, use a hexagon (5 mm) wrench to hold the stud.

5. REMOVE SHOCK ABSORBER WITH COIL SPRING

(a) Loosen the 2 nuts on the lower side of shock absorber.

Torque: 153 Nm (1,560 kgf-cm, 113 ft. lbs.)

HINT:  Do not remove the 2 bolts.

(b) Remove the 3 nuts on the upper side of the shock absorber.

Torque: 39 Nm (400 kgf-cm, 29 ft. lbs.)

(c) Remove the 2 nuts and bolts on the lower side of shock absorber.

HINT:  At the time of installation, coat the nut's thread with engine oil.

(d) Remove the shock absorber with coil spring.

INSTALLATION

Installation is in the reverse order of removal.

HINT:  After installation, check the front wheel alignment.

Disassembly and Reassembly
