(a) Temporarily install dynamic damper (M/T), new outboard and inboard joint boots and new clamps.

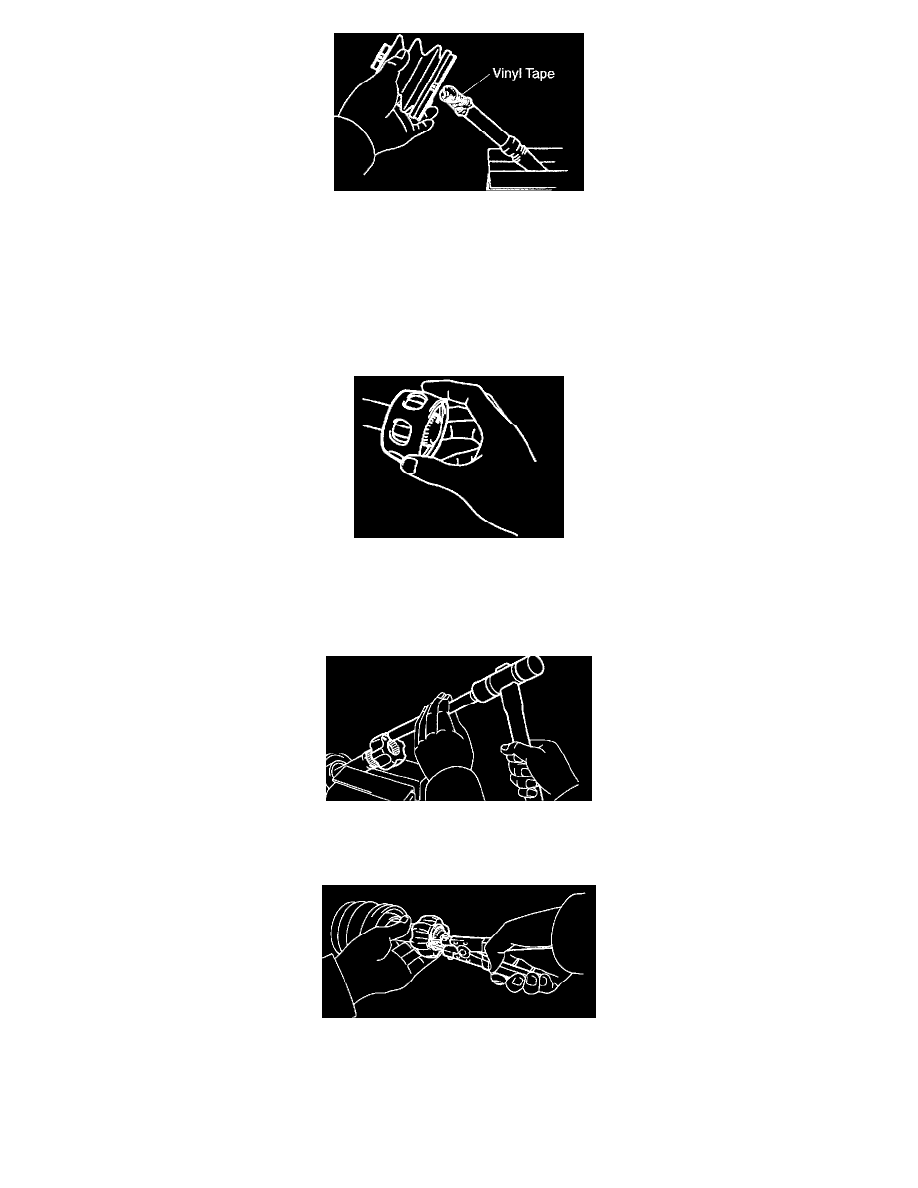

HINT:  Before installing the boots, wrap the spline of the outboard joint shaft with vinyl tape to prevent them from being damaged.

(1) Place 2 new clamps on a new outboard joint boot and install them to the outboard joint shaft.
(2) M/T:

Place new clamp on the dynamic damper and install them to the outboard joint shaft.

(3) Place 2 new clamps on a new inboard joint boot and install them to the outboard joint shaft.

(b) Assemble the outboard joint shaft.

(1) Install the cage to the outboard joint shaft.

NOTICE:  The side with smaller diameter must face outboard joint.

(2) Align the matchmarks on the inner race and outboard joint shaft.

(3) Using a brass bar and hammer, tap in the inner race to the outboard joint shaft.

NOTICE:  Be careful not to damage the inner race.

(4) Using a snap ring expander, install a new snap ring.
