Drive Belt: Testing and Inspection

2ZR-FE ENGINE MECHANICAL: DRIVE BELT: ON-VEHICLE INSPECTION

ON-VEHICLE INSPECTION

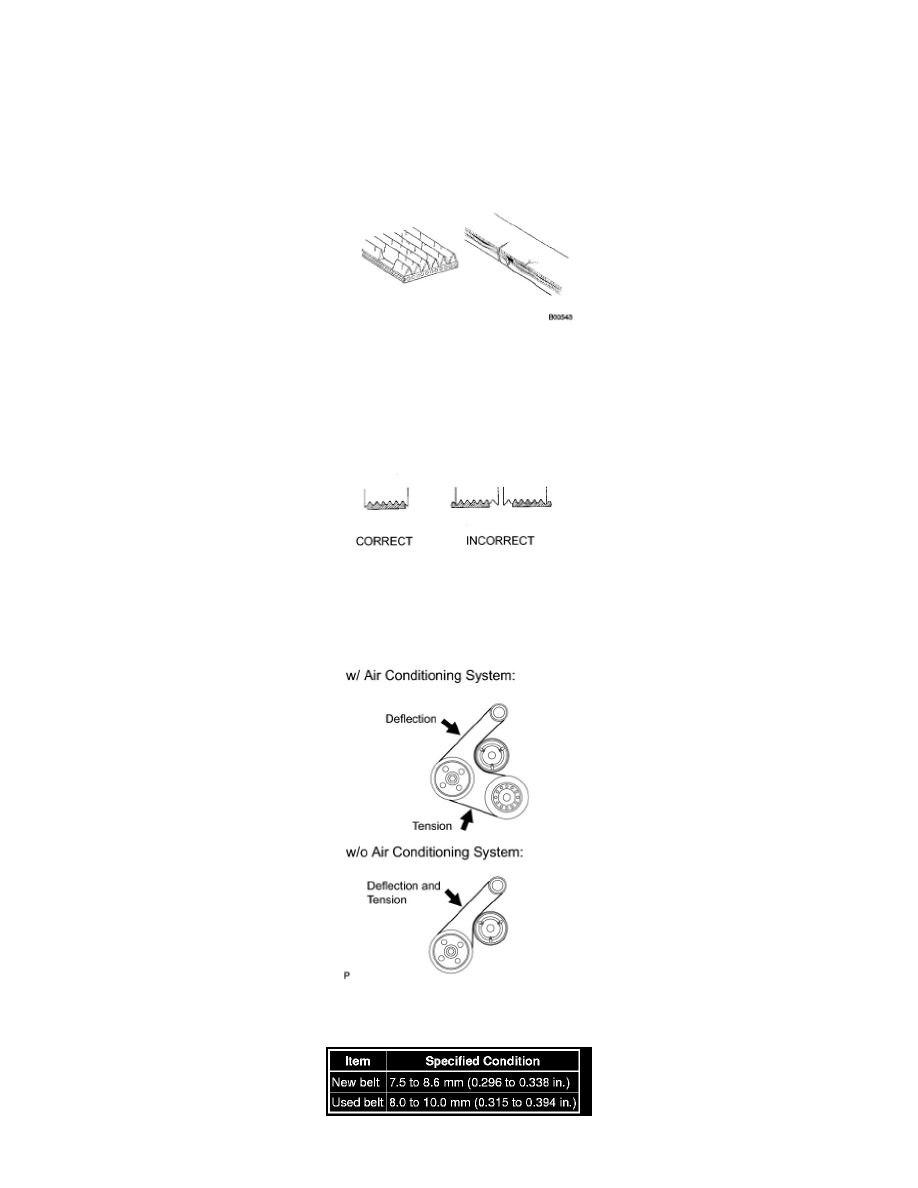

1. INSPECT V-RIBBED BELT

(a) Check the belt for wear, cracks or other signs of damage.

If any of the following defects is found, replace the V-ribbed belt.
-

The belt is cracked.

-

The belt is worn out to the extent that wires are exposed.

-

The belt has chunks missing from the ribbed grooves.

(b) Check that the belt fits properly in the ribbed grooves.

HINT:  Check by hand to confirm that the belt has not slipped out of the grooves on the bottom to the pulley. If it has slipped out, replace the
V-ribbed belt. Install a new V-ribbed belt correctly.

(c) Check the V belt deflection and tension.

Deflection:

Tension:
