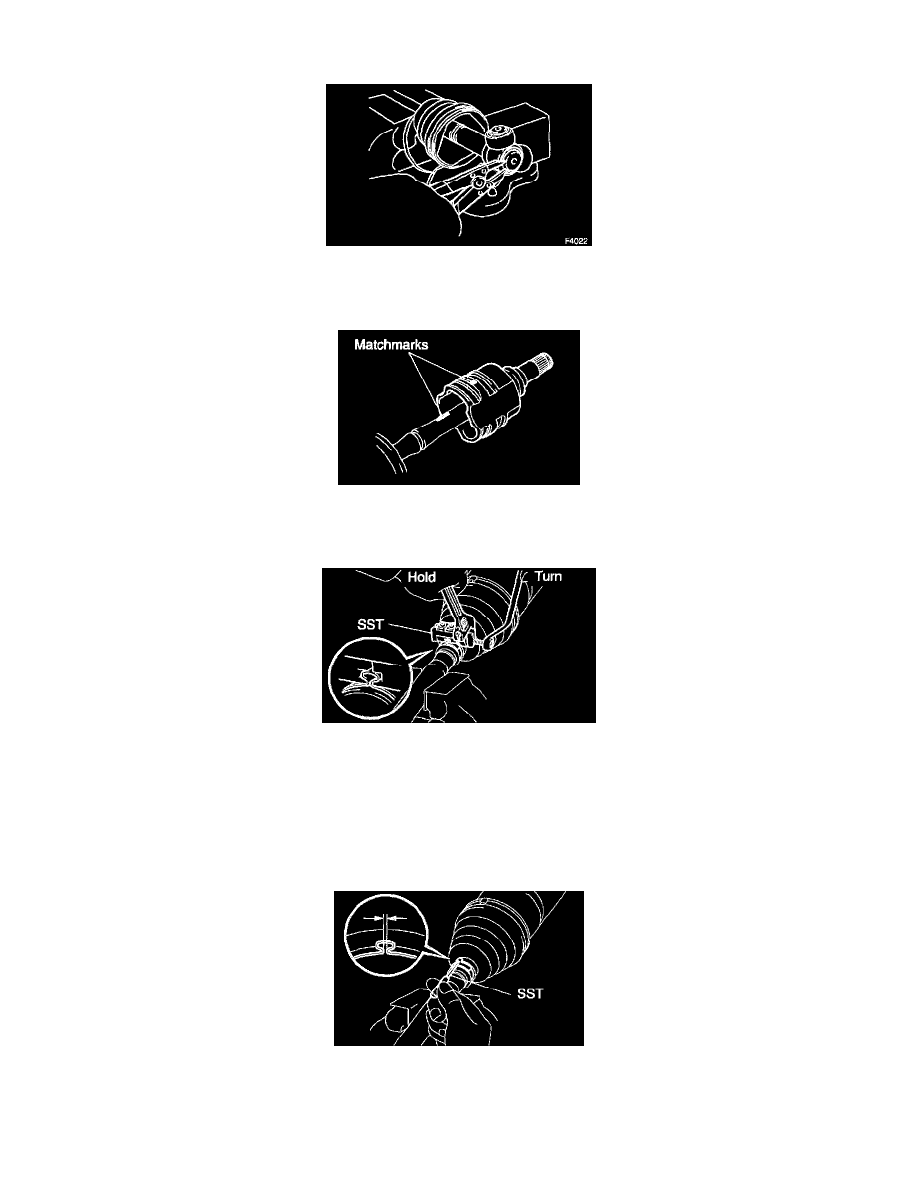

NOTICE:  Do not tap the roller.

e. Using a snap ring expander, install a new inner LH shaft snap ring.
f.

Pack the inboard joint sub-assy LH with grease.
Grease Capacity: 135 - 155 g (4.8 - 5.5 oz.)

g. Align the matchmarks, install the inboard joint sub-assy LH to the outboard joint shaft assy.

26. INSTALL INBOARD JOINT BOOT

a. Install the inboard joint boot to the inboard joint assy and outboard joint shaft assy.

27. INSTALL FRONT AXLE INBOARD JOINT BOOT LH CLAMP

a. Mount drive shaft in a soft vise.
b. Secure the clamp onto the boot.
c. Place SST onto the clamp.

SST 09521-24010

d. Tighten the SST so that the clamp is pinched.

NOTICE:  Do not overtighten the SST.

e. Using SST, adjust the clearance of the clamp.

SST 09240-00020 (09242-00150)
Clearance: 1.5 mm (0.059 inch) or less.
