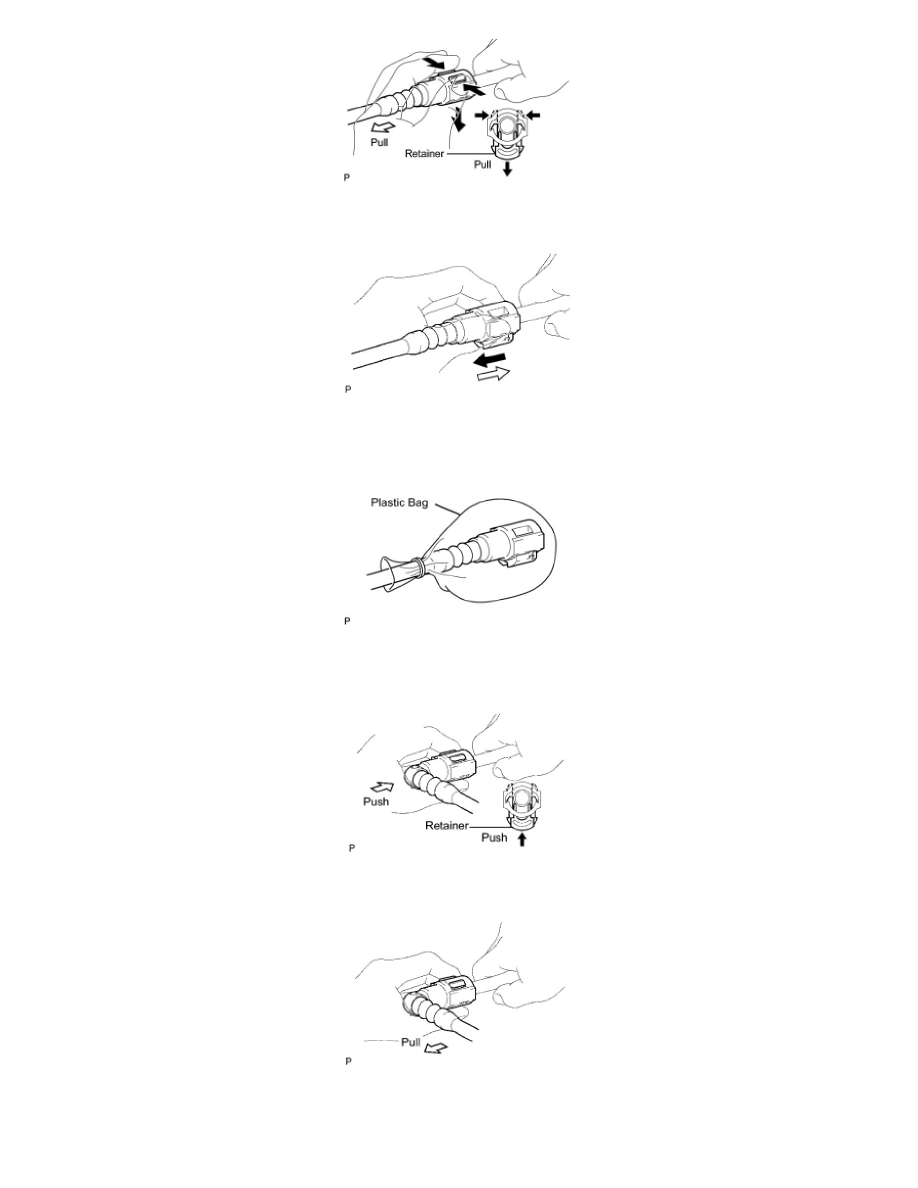

(2) Pinch the tabs of the fuel tube retainer to disengage the 2 claws. Push the retainer down as shown in the illustration
HINT:  Be sure to disconnect the connector by hand.

(3) If the connector and pipe are stuck, hold the fuel pipe by hand and push and pull on the connector. Pull the two pipes apart to separate the

connector.

(4) If there are any dirt or any other foreign objects on the sealing surfaces of the disconnected pipes, clean them if necessary.

(5) Cover the disconnected pipe and connector with a plastic bag to prevent to damage and contamination.

(g) Perform the following procedure when connecting a fuel tube connector (quick type B):

(1) Align the fuel tube connector with the pipe, then push the fuel tube connector in until it comes into contact with the seat, then push the

retainer in until the claws lock.

(2) After connecting the fuel tube connector, check that the fuel tube connector and pipe are securely connected by pulling on them.
(3) Check for fuel leaks.
