Alignment: Specifications



Front Camber

-0.18 +/- 0.75 deg











Left-right error

0.75 deg

maximum















Caster

1.32 +/- 0.75 deg













Left-right error

0.75 deg

maximum















Steering Axis Inclination

12.63 +/- 0.75 deg













Left-right error

0.75 deg

maximum















Toe-in

A+B

0.1 +/- 0.2 deg













C-D (total)

1 +/- 2 mm













Ride height

175/65R14 tires

185 mm













185/65R14 tires

190 mm













Rear

Camber

-0.97 +/- 0.75 deg











Left-right error

0.75 deg

maximum

















Toe-in

A+B

0.4 +/- 0.2 deg















C-D (total)

4 +/- 2 mm















Ride height

175/65R14 tires

245 mm















185/65R14 tires

250 mm















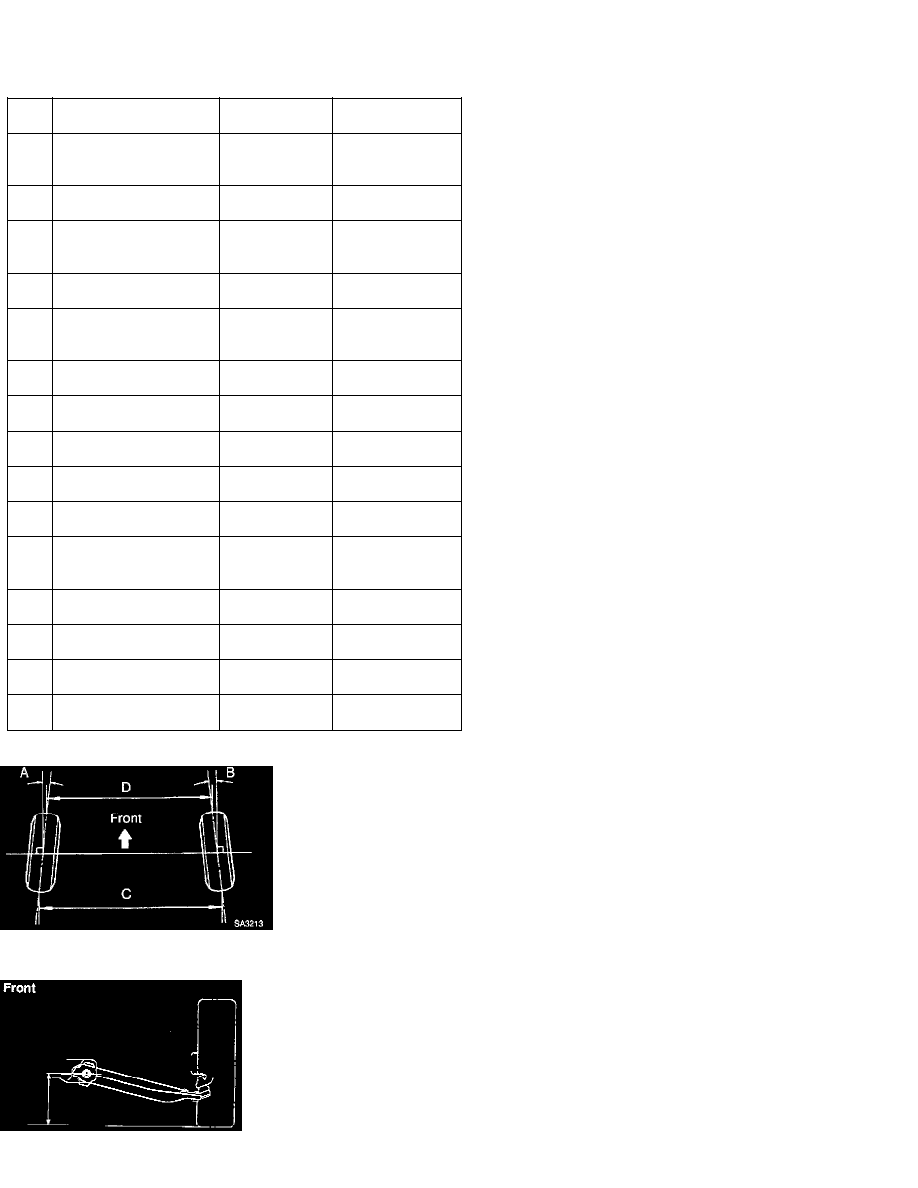

Measuring Point Reference
